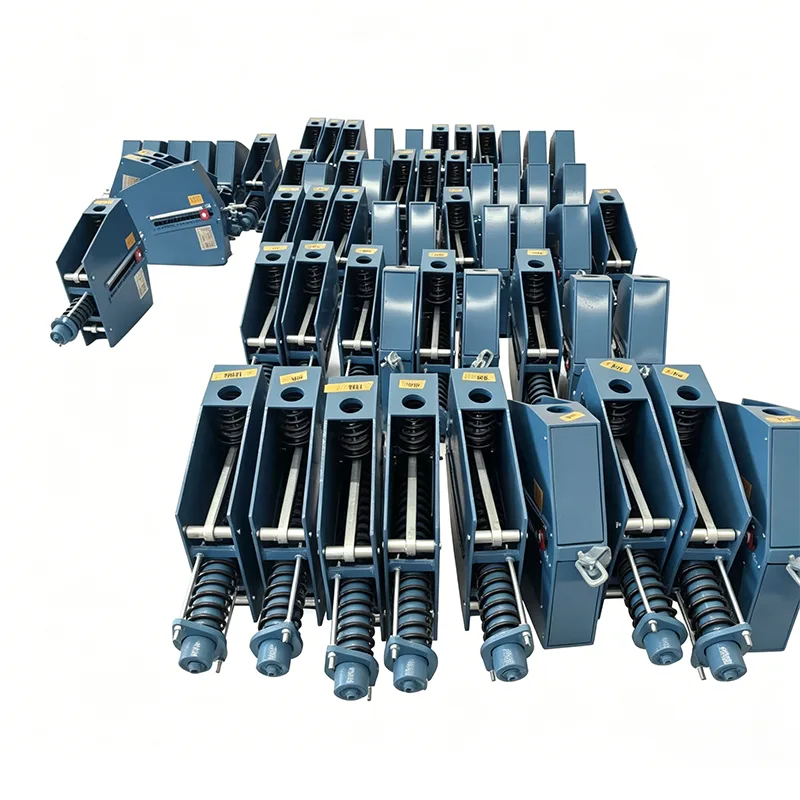

پشتیبانی از فنر ثابت Heavy Duty

هنگامی که بار یک خط لوله منفرد از 300 کیلو نیوتن بیشتر می شود و جابجایی حرارتی از 200 میلی متر فراتر می رود، تکیه گاه های فنر ثابت معمولی مستعد تغییر شکل ساختاری، شکستگی میله اتصال، از دست دادن دقت نیروی ثابت و سایر خرابی ها هستند. چنین نقص‌هایی منجر به افزایش غلظت تنش خط لوله از مقادیر مجاز، پاره شدن نازل‌های تجهیزات، نشتی متوسط ​​و حتی خاموش شدن برنامه‌ریزی نشده کل نیروگاه می‌شود. یک حادثه خاموش ممکن است ده ها میلیون یوان ضرر داشته باشد.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

پشتیبان فنری ثابت Heavy Duty یک تجهیزات پشتیبانی سنگین ویژه است که برای رفع چالش ها در این شرایط عملیاتی شدید توسعه یافته است. این به ویژه برای سیستم های خط لوله بزرگ با بارهای بالای 500 کیلو نیوتن و جابجایی در 400 میلی متر طراحی شده است.

مشخصات فنی محصول

تعریف محصول و فلسفه طراحی اصلی

پشتیبان فنر ثابت سنگین وظیفه یک دستگاه پشتیبانی خط لوله سنگین است که نیروی پشتیبانی ثابتی را در تمام طول حرکت از طریق مکانیزم تعادل لحظه ای دقیق ارائه می دهد.

خط لوله Yangzhou Tianshun در سال 2015 تحقیق و توسعه را برای این خط تولید با سرمایه گذاری کل 12 میلیون یوان در تجهیزات تولید اختصاصی و امکانات تست آغاز کرد. اکنون یک مجموعه کامل از محصولات ایجاد شده است که دارای حداکثر ظرفیت بار 2000 کیلونیوتن و حداکثر جابجایی 600 میلی متر است که در سطح داخلی پیشرو رتبه بندی می شود.

فلسفه طراحی اصلی ما بر ایمنی اضافی متمرکز است: همه اجزای حیاتی با فاکتورهای ایمنی بالاتر از معیارهای صنعت مهندسی شده اند تا حاشیه های ایمنی کافی را حتی در شرایط کاری شدید تضمین کنند. در همین حال، بهینه سازی سازه اندازه و وزن کلی را بدون به خطر انداختن استحکام سازه، کاهش هزینه های نصب و حمل و نقل به حداقل می رساند.

تفصیلی تفکیک افزونگی

1. افزونگی قاب اصلی: ساخته شده از صفحات فولادی جوش داده شده یکپارچه با ضخامت 20 تا 50 میلی متر که مجهز به سفت کننده های طولی و عرضی هستند و استحکام کلی را بیش از 60 درصد افزایش می دهد.

2. افزونگی سیستم فنر: طرح موازی چند فنر تضمین می کند که فنرهای باقیمانده می توانند بارهای خط لوله را به طور کامل تحمل کنند حتی اگر یکی از فنرها خراب شود.

3. افزونگی مکانیسم انتقال: میله‌های اتصال دوگانه همزمان خطرات فروپاشی تکیه‌گاه ناشی از شکستگی تک میله را از بین می‌برند.

نمودار مشخصات استاندارد سری کامل

شش سری استاندارد فنر ثابت Heavy Duty برای پوشش بیشتر سناریوهای کاربردی صنعتی سنگین در دسترس هستند:

نمرات مواد سفارشی و طرح های متناسب با درخواست مشتری برای همه مدل ها ارائه می شود.

سیستم تأیید قابلیت اطمینان کامل چرخه عمر

یک سیستم راستی‌آزمایی دقیق از پایان به انتها برای تضمین عملکرد قابل اعتماد در شرایط شدید اجرا شده است. هر پشتیبان ثابت فنری وظیفه سنگین دارای پنج روش بازرسی اجباری است:

تمام سوابق بازرسی برای حداقل دوره نگهداری 15 سال بایگانی شده و در هر زمان برای مشتریان قابل دسترسی است. آزمایشگاه آزمایش ما دارای اعتبار CNAS است که نتایج آزمون بین المللی را ارائه می دهد.

رکورد جهانی پروژه معیار

از ماه مه 2026، پشتیبانی های فنری ثابت Heavy Duty ما در 120 پروژه صنعتی در مقیاس بزرگ در سراسر جهان مستقر شده است، از جمله:

▶ 10 میلیون تن در سال مجتمع پالایش و ادغام شیمیایی: 320 مجموعه پشتیبانی HD-800 و HD-1200 ارائه شده است.

▶  یک نیروگاه هسته ای میلیون کیلوواتی: 156 مجموعه فنر ثابت کلاس ایمنی هسته ای ارائه شده است.

▶  یک پایانه دریافت LNG با ظرفیت 20 میلیون تن در سال: 89 مجموعه از فنرهای ثابت با قابلیت کار سنگین اختصاصی با دمای پایین ارائه شده است.

▶  یک نیروگاه حرارتی 3000 مگاواتی: 245 مجموعه پشتیبانی سنگین برای خطوط لوله اصلی بخار عرضه شده

عملکرد ثابت شده در این پروژه‌های شاخص، قابلیت اطمینان و پایداری فوق‌العاده را تأیید می‌کند، در حالی که ما را به تجربه مهندسی گسترده در طراحی سیستم‌های پشتیبانی خطوط لوله سنگین مجهز می‌کند.

تحویل متناسب با پروژه و خدمات انحصاری

بسته های تحویل سفارشی برای پشتیبانی های فنری ثابت Heavy Duty برای پروژه های بزرگ ارائه می شود:

1. تیم پروژه اختصاصی: به هر پروژه بزرگ یک مدیر پروژه، مهندس فنی و مهندس کیفیت اختصاص داده می شود تا بر پیشرفت چرخه کامل نظارت کند.

2. حمل و نقل مرحله ای: تحویل دسته ای مطابق با برنامه های ساخت سایت برای کاهش بار ذخیره سازی در محل.

3. خدمات پذیرش در محل: مهندسین اعزام شده برای انجام پذیرش محصول و راهنمایی نصب در محل.

4. پشتیبانی فنی آماده به کار در محل: پشتیبانی مهندسی مقیم در مراحل اوج نصب در دسترس است.

5. خدمات پیگیری طولانی مدت: ممیزی سالانه شرایط عملیاتی پس از راه اندازی با توصیه های تعمیر و نگهداری حرفه ای.

ما یک دوره گارانتی 18 ماهه ارائه می دهیم که 6 ماه بیشتر از میانگین صنعت است. برای نقص کیفیت ناشی از پوشش گارانتی، ما زمان پاسخگویی 48 ساعته و عیب یابی در محل را ظرف 72 ساعت تضمین می کنیم.

سوالات متداول (سؤالات متداول)

س: حداکثر بار و جابجایی قابل دستیابی شما برای تکیه گاه های فنر ثابت Heavy Duty چقدر است؟

A: مدل های استاندارد به حداکثر بار 2000 کیلو نیوتن و حداکثر جابجایی 600 میلی متر می رسند. طرح‌های سفارشی برای نیازهای بسیار بزرگ در دسترس هستند که می‌توانند تا 3000 کیلو نیوتن بار و جابجایی 800 میلی‌متر را داشته باشند.

س: آیا محصولات برای خدمات در دمای پایین مناسب هستند؟

ج: بله. انواع ویژه با دمای پایین از فولاد ضد زنگ 304 یا 316L استفاده می کنند که از طریق آزمایش ضربه در دمای پایین تایید شده است و می توانند به طور پایدار در دمای -196 درجه سانتیگراد برای LNG، اتیلن و سایر سیستم های خط لوله برودتی کار کنند.

س: زمان های استاندارد چیست؟

پاسخ: مدل‌های استاندارد دارای زمان تحویل 45 تا 60 روزه هستند. واحدهای سفارشی بسته به پیچیدگی 60 تا 90 روز طول می کشد. تولید راش برای پروژه های فوری با کوتاه ترین زمان 30 روز در دسترس است.
