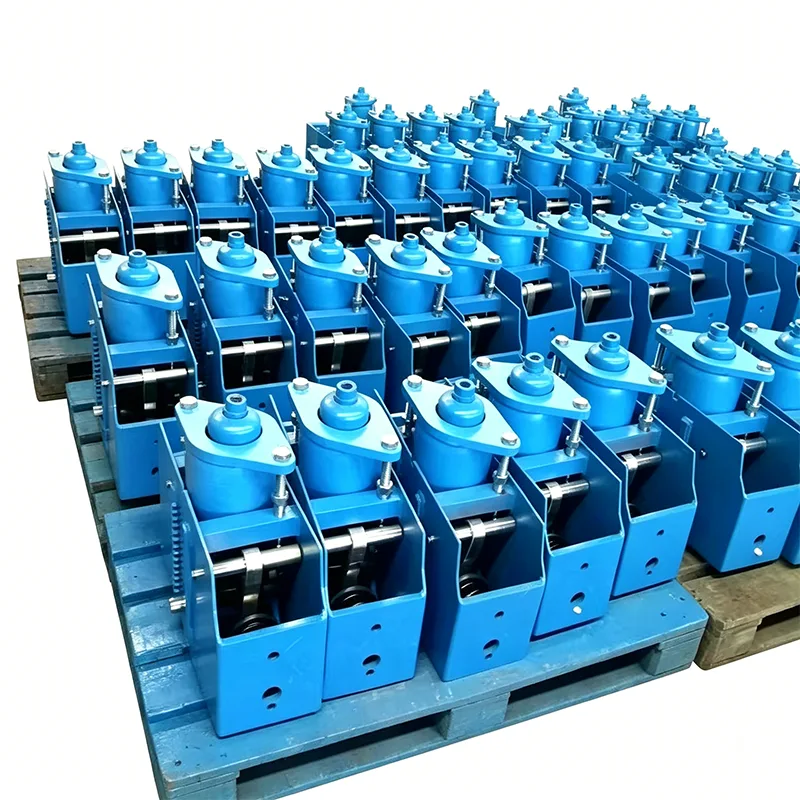

مزایای اصلی Heavy Duty Constant Spring Support.

قابل استفاده برای خطوط لوله با دمای بالا و قطر بزرگ در صنایع نفت و گاز، پالایش و نیرو. در مقایسه بافنرهای متغیراز چهار جنبه بار، شرایط کاری، دوام و نگهداری عملیات خلاصه می شود.

خروجی بار ثابت (مزیت اصلی)

در طول کل فرآیند جابجایی عمودی ناشی از انبساط و انقباض حرارتی خط لوله، بار نگهدارنده اساساً ثابت و بدون تغییر باقی می‌ماند، با نوسان بار کمتر از ± 6٪ (مطابق با استانداردهای ملی / استانداردهای ASME).

بار فنر با جابجایی (حداکثر 25±%) تغییر می کند. برای خطوط لوله با بار سنگین و دمای بالا، جابجایی حرارتی زیاد است و باعث می شود بار به راحتی از حد مجاز فراتر رود. تعلیق ثابت به طور کامل از اضافه بار در دهانه و تعلیق لوله جلوگیری می کند.

از اتصالات لوله تجهیزات محافظت کنید: اتصالات لوله API برای کمپرسورها، توربین های بخار، مبدل های حرارتی و پمپ های بزرگ. از نشتی ناشی از تغییر در بارهای انبساط حرارتی و ترک تنش در اتصالات فلنج تجهیزات اجتناب کنید.

مناسب برای سکته مغزی بزرگ و شرایط جابجایی حرارتی عمودی بزرگ

کورس یک واحد واحد بسیار بزرگتر از ضربه فنر متغیر است. سکته مغزی مدل های سنگین معمولی بین 50 تا 500 میلی متر است. این اولین انتخاب برای خطوط لوله نفت و گاز با دمای بالا، دیواره ضخیم و قطر بزرگ با انبساط حرارتی زیاد است.

خطوط لوله با نشست زیاد و جابجایی حرارتی زیاد، بدون محدودیت محدودیت فشار فنر، نیازی به اضافه کردن تکیه گاه ها در بخش ها ندارند، بنابراین تعداد نقاط پشتیبانی کاهش می یابد.

ظرفیت حمل بار سنگین قوی است

بار نامی هر واحد از مدل سنگین از 5 کیلو نیوتن تا چند صد هزار نیوتن متغیر است. برای لوله های فرآیندی با دیواره ضخیم با دمای بالا، سربرگ های دیگ بخار و خطوط لوله کمکی تجهیزات پالایشی و شیمیایی سنگین مناسب است.

بدنه جعبه کلی همراه با ساختار مکانیکی اهرم و شاتون دارای استحکام ساختاری بالایی است، در برابر ضربه و بارهای چکش آب آنی مقاوم است و نسبت به ساختار نیروی فنر تک صفحه ای با فنرهای متغیر برتری دارد.

بهینه سازی تنش خط لوله، کاهش هزینه های طراحی

بار ثابت → تنش های اولیه و ثانویه خط لوله را می توان کنترل کرد، مطابق با استانداردهای تنش خط لوله ASME B31.3 و SH/T3073؛ محاسبه تنش آسان تر است و هزینه های اضافی مانند ضخیم شدن لوله، تقویت و نصب درزهای انبساط را کاهش می دهد.

مقاوم در برابر خستگی، عمر طولانی (مزیت در شرایط بار سنگین)

بر اساس اصل تعادل اهرمی، فنر فقط متحمل انبساط و انقباض رفت و برگشتی کوچکی می شود که مقدار انبساط و انقباض آن بسیار کمتر از فنر متغیر است. کاهش خستگی ناشی از تغییرات دما بسیار کم است.

خطوط لوله نفت و گاز تحت شرایط متناوب مداوم شروع-ایست و تغییرات مکرر دما کار می کنند و کمتر مستعد خرابی خستگی فنری هستند.

مدل سنگین دارای یک پوسته ضخیم و یک شفت پین خاموش و معتدل است. این می تواند تحت عملیات ضد خوردگی سنگین (C5-M) در محیط های خوردگی دریایی/شیمیایی قرار گیرد و برای استفاده در سکوهای باز بادوام است.

مزایای نصب و بهره برداری

این دستگاه مجهز به مکانیزم قفل داخلی است. در حین تست فشار آب قفل می شود و پس از راه اندازی باز می شود. پس از عملیات، نیازی به تنظیم بار مکرر در محل نیست.

عملکرد ارتعاشی خط لوله (در ورودی و خروجی کمپرسور) نسبت به فنر متغیر برتر است و فرکانس بازرسی و تنظیم بعدی را کاهش می دهد.

مناسب برای شرایط سخت عملیاتی

دمای بالا (بالای 550 درجه سانتیگراد)، LNG با دمای پایین، دستگاه های ته نشینی بزرگ، اسپری نمک ساحلی / تاسیسات نفت و گاز خورنده گوگرد، محدوده سازگاری نگهداری بار گسترده تر است.
