خلاصه مقاله: A پشتیبانی بهار متغیریک وسیله مکانیکی پشتیبانی از لوله است که برای حمل بارهای لولهکشی طراحی شده است در حالی که حرکت عمودی ناشی از انبساط حرارتی، انقباض و تغییرات شرایط عملیاتی را در خود جای میدهد. برخلاف تکیه گاه های صلب، امکان جابجایی کنترل شده را در عین حفظ نیروی پشتیبانی قابل پیش بینی فراهم می کند. این امر آن را به ویژه برای کارخانه های فرآیند، نیروگاه ها، پالایشگاه ها، تاسیسات شیمیایی، سیستم های LNG و سایر کاربردهای لوله کشی صنعتی مفید می کند. این راهنما توضیح میدهد که پشتیبانیهای فنری متغیر چگونه کار میکنند، چگونه آنها را به درستی انتخاب کنیم، کدام عوامل فنی مهمتر هستند و چگونه Tianshun میتواند راهحلهای استاندارد و سفارشیسازی شده برای سیستمهای لولهکشی درخواستی ارائه دهد.
A پشتیبانی بهار متغیریک مجموعه تکیه گاه لوله است که از یک فنر سیم پیچ برای پشتیبانی بخشی از لوله و در عین حال امکان حرکت عمودی کنترل شده استفاده می کند. معمولاً در جایی نصب می شود که لوله نمی تواند در یک ارتفاع ثابت باقی بماند زیرا دمای عملیاتی باعث انبساط یا انقباض خط می شود.
در یک تکیه گاه صلب معمولی، نقطه تکیه گاه اساساً ثابت می ماند. هنگامی که یک لوله داغ منبسط می شود، این می تواند مشکل ساز شود. لوله ممکن است سعی کند به سمت بالا یا پایین حرکت کند، در حالی که تکیه گاه صلب در برابر این حرکت مقاومت می کند. فعل و انفعال حاصل می تواند بارهای منتقل شده به لوله، تجهیزات متصل، نازل ها، اعضای ساختاری و سایر نقاط پشتیبانی را افزایش دهد.
مکانیزم فنر متغیر راه حل انعطاف پذیرتری را ارائه می دهد. همانطور که لوله پشتیبانی شده به صورت عمودی حرکت می کند، فنر فشرده یا گسترش می یابد. بنابراین نیروی نگهدارنده آن با توجه به ویژگی های بار-انحراف فنر تغییر می کند.
هدف از بین بردن حرکت نیست. در عوض، هدف این است کهدر حالی که اجازه می دهد حرکت محاسبه شده به صورت کنترل شده رخ دهد، لوله را حمایت کنید.
تیانشون پشتیبانی فنر متغیر را برای کاربردهای لوله کشی صنعتی تولید می کند و می تواند پیکربندی هایی را بر اساس بار، سفر، فضای نصب، الزامات اتصال، شرایط محیطی و مشخصات پروژه ارائه دهد.
اصل کار بر اساس رابطه بین بار فنر و جابجایی عمودی است. هنگامی که لوله سرد است، تکیه گاه دارای بار اولیه یا سرد مشخصی است. هنگامی که سیستم به دمای عملیاتی خود می رسد، لوله ممکن است به صورت عمودی حرکت کند و فشار فنر و در نتیجه نیروی نگهدارنده آن تغییر کند.
به عنوان مثال، یک خط بخار ممکن است با گرم شدن بالا بیاید. اگر یک تکیه گاه فنری متغیر در زیر آن خط قرار گیرد، فنر می تواند با حرکت لوله به سمت بالا فشرده شود. تکیه گاه همچنان وزن لوله را حمل می کند، اما نیروی وارده به تکیه گاه با عبور فنر از محدوده عملکرد خود تغییر می کند.
این رفتار را می توان به صورت مفهومی به صورت زیر نشان داد:
تغییر بار فنر = نرخ فنر × حرکت عمودی
انتخاب واقعی باید تجزیه و تحلیل تنش لوله کشی کامل را به جای تکیه بر یک محاسبه ساده به تنهایی در نظر بگیرد. نرخ فنر، بار گرم، بار سرد، سفر در دسترس، جهت حرکت و تغییرات بار مجاز همه باید با هم ارزیابی شوند.
برای بسیاری از سیستم های صنعتی، یک تغییر کنترل شده در بار پشتیبانی قابل قبول است. در این شرایط، طراحی فنر متغیر میتواند یک جایگزین اقتصادی و فنی مناسب برای یک تکیه گاه ثابت فنر ارائه دهد.
لوله کشی صنعتی به ندرت ثابت است. تغییرات دما، تغییرات فشار، چرخه راه اندازی و خاموش شدن، شرایط سیال و تغییرات فرآیند همگی می توانند بر موقعیت لوله و بارهای تحمل کننده تأثیر بگذارند.
بدون یک ترتیب پشتیبانی انعطاف پذیر مناسب، محدودیت بیش از حد می تواند به چندین مشکل کمک کند:
پشتیبانی فنر متغیر بخشی از این چالش را با ارائه یک نیروی پشتیبانی که با حرکت لوله تغییر می کند، برطرف می کند.
این امر به ویژه در اطراف خطوط گرم طولانی، رایزرهای عمودی، اتصالات تجهیزات، سیستمهای بخار، لولههای خروجی اگزوز، خطوط فرآیند و سایر مکانهایی که جابجایی حرارتی عمودی نمیتواند به طور موثر توسط تکیهگاههای سفت و سخت تطبیق داده شود، اهمیت دارد.
اگرچه ساختار دقیق با توجه به پیکربندی متفاوت است، یک پشتیبانی فنر متغیر معمولی شامل چندین عنصر ضروری است.
| جزء | مواد معمولی | عملکرد اولیه |
|---|---|---|
| فنر کویل | فولاد فنری | نیروی پشتیبانی کنترل شده را ایجاد می کند و سفر عمودی را در خود جای می دهد. |
| مسکن بهار | فولاد کربن یا آلیاژ مشخص | از مجموعه فنر محافظت و هدایت می کند. |
| لود پلیت | کربن یا فولاد آهنگری | بار پشتیبانی شده را به مکانیزم فنر منتقل می کند. |
| نشانگر سفر | فولاد ضد زنگ یا مواد مقاوم در برابر خوردگی | موقعیت فنر را نشان می دهد و به بررسی حرکت عملیاتی کمک می کند. |
| مونتاژ اتصال | فولاد کربن یا مواد مشخص شده | تکیه گاه فنر را به لوله، سازه یا فونداسیون متصل می کند. |
| اجزای تنظیم | فولاد | اجازه دهید تکیه گاه روی بار و موقعیت نصب مورد نیاز تنظیم شود. |
خود فنر از اهمیت ویژه ای برخوردار است. مواد، عملیات حرارتی، دقت ساخت، پیش تنظیم و آزمایش بار مستقیماً بر قابلیت اطمینان پشتیبانی نهایی تأثیر می گذارد.
تیانشون از مواد فنری مانند 60Si2MnA یا 50CrVA برای طراحی های قابل اجرا استفاده می کند و می تواند محفظه و اجزای اتصال را با توجه به محیط عملیاتی و الزامات پروژه پیکربندی کند.
انتخاب صحیح با داده های مهندسی دقیق شروع می شود. انتخاب تکیه گاه صرفاً با توجه به قطر لوله کافی نیست زیرا تکیه گاه فنر به جای اندازه لوله به تنهایی به بار و حرکت پاسخ می دهد.
پارامترهای مهم انتخاب عبارتند از:
| پارامتر | محدوده مثال / در نظر گرفتن | چرا اهمیت دارد |
|---|---|---|
| بار عملیاتی | بسته به مدل تقریباً 0.2-400 کیلو نیوتن | ظرفیت مناسب فنر را تعیین می کند. |
| سفر عمودی | گزینه های رایج شامل 30، 60، 90، 120 و 180 میلی متر است | باید جابجایی لوله محاسبه شده را در نظر بگیرد. |
| جهت حرکت | رو به بالا یا پایین | بر نصب و انتخاب فنر تأثیر می گذارد. |
| تغییر بار | وابسته به پروژه؛ معمولاً در یک درصد مشخص کنترل می شود | تعیین می کند که آیا یک محلول فنر متغیر یا ثابت مناسب است. |
| مصالح مسکن | فولاد کربن یا مواد سفارشی | باید شرایط مکانیکی و محیطی را تحمل کند. |
ایمن ترین روش، انتخاب تکیه گاه از تحلیل تنش لوله و ترسیم تکیه گاه است. تیانشون می تواند اطلاعات بار گرم، بار سرد، حرکت و ابعاد را قبل از توصیه یک سری فنر مناسب بررسی کند.
پشتیبانی فنر متغیر و ثابت مشکلات مهندسی مرتبط اما متفاوت را حل می کند. تمایز اصلی این است که نیروی نگهدارنده با حرکت لوله چقدر تغییر می کند.
| ویژگی | پشتیبانی بهار متغیر | پشتیبانی دائمی بهار |
|---|---|---|
| نیروی پشتیبانی | تغییرات با سفر عمودی | طراحی شده تا تقریبا ثابت بماند |
| برنامه معمولی | حرکت حرارتی متوسط و تغییرات بار قابل قبول | مکان های بحرانی که به تغییرات بار بسیار کم نیاز دارند |
| ساخت و ساز | مکانیزم فنری نسبتا ساده | آرایش مکانیکی پیچیده تر |
| هزینه | به طور کلی اقتصادی تر است | به طور کلی بالاتر |
| در نظر گرفتن تعمیر و نگهداری | معمولاً ساده است | نیازمند توجه به مکانیسم پیچیده تر آن است |
تصمیم همیشه باید بر اساس الزامات مهندسی باشد. فنر ثابت نباید به طور خودکار برتر در نظر گرفته شود. در جایی که تغییر بار پشتیبانی محاسبه شده قابل قبول است، یک تکیه گاه فنری متغیر می تواند قابلیت حرکت مورد نیاز را بدون پیچیدگی غیر ضروری فراهم کند.
تکیه گاه های فنری متغیر به طور گسترده در تاسیسات صنعتی که لوله کشی جابجایی عمودی قابل توجهی را تجربه می کند، استفاده می شود.

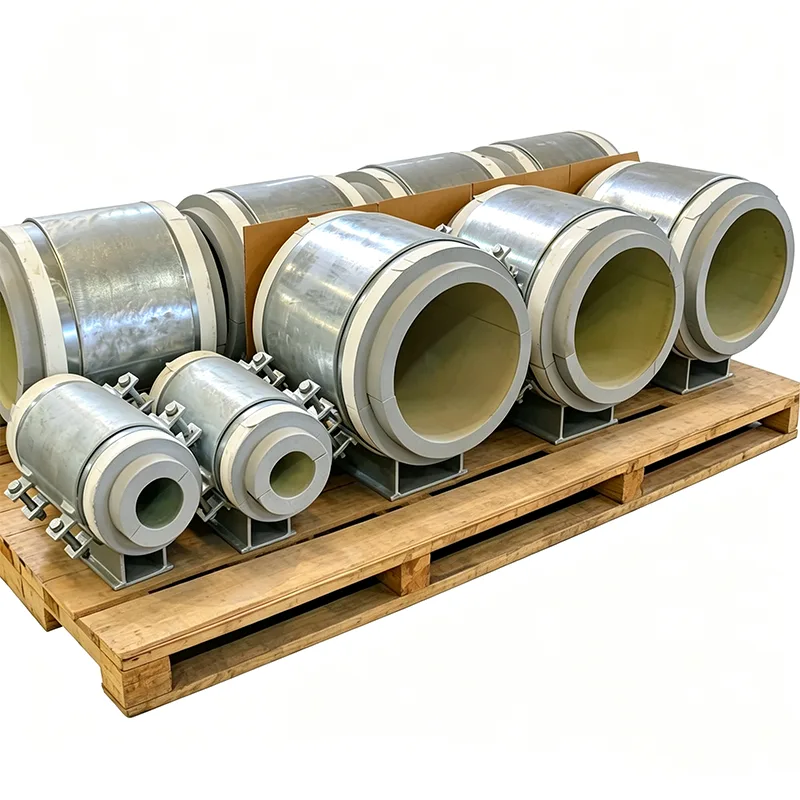

برای لولهکشی سرد یا عایقشده، تکیهگاه فنر ممکن است در یک آرایش پشتیبانی گستردهتر طراحی شده برای محافظت از عایق و حفظ عملکرد حرارتی مورد نیاز ادغام شود.
حتی یک پشتیبانی فنری متغیر که به درستی ساخته شده باشد، در صورت نصب یا تنظیم نادرست می تواند عملکرد ضعیفی داشته باشد. بنابراین نصب باید به عنوان یک فعالیت کنترل شده توسط مهندسی تلقی شود تا صرفاً یک کار نصب مکانیکی.
قبل از نصب، بررسی کنید:
یکی از مشکلات مکرر مزرعه، ترخیص ناکافی است. هنگامی که لوله سرد است ممکن است یک تکیه گاه جا بیفتد، اما پس از وقوع حرکت حرارتی، در کار فولادی مجاور تداخل ایجاد کند. بررسی پاکت کامل حرکت قبل از نصب می تواند از تغییرات گران قیمت سایت جلوگیری کند.
تأسیسات در فضای باز نیز به حفاظت در برابر خوردگی مناسب نیاز دارند. بسته به محیط، فولاد کربن رنگ شده، قطعات گالوانیزه گرم، سخت افزار فولاد ضد زنگ یا سیستم های پوشش تخصصی ممکن است در نظر گرفته شود.
تکیه گاه فنری یک جزء مکانیکی باربر است. بنابراین سازگاری تولید مهم است زیرا تفاوت های کوچک در ویژگی های فنر یا تنظیمات مونتاژ می تواند بر واکنش پشتیبانی واقعی تأثیر بگذارد.
یک فرآیند تولید قابل اعتماد باید شامل موارد زیر باشد:
تیانشون بیان میکند که تکیهگاههای فنری متغیر آن قبل از حمل و نقل بار آزمایش میشوند، با آزمایش شرایط بار مشخص و سفر فنر را پوشش میدهند. اسناد آزمایشی را می توان برای سفارشات قابل اجرا ارائه کرد، در حالی که بازرسی شخص ثالث نیز می تواند در صورت نیاز پروژه ترتیب داده شود.
برای پروژههای صادراتی، مشتریان باید گواهیهای مواد مورد نیاز، طرحهای بازرسی، الزامات پوشش، تحملهای ابعادی و استانداردهای قابل اجرا را قبل از شروع تولید روشن کنند.
لوله کشی صنعتی به ندرت از یک پیکربندی جهانی پیروی می کند. حتی زمانی که مکانیزم فنر استاندارد شده است، نصب اطراف ممکن است نیاز به اصلاح داشته باشد.
بسته به پروژه، سفارشی سازی می تواند شامل موارد زیر باشد:
تیانشون می تواند از نقشه های مهندسی، برنامه های پشتیبانی، داده های تنش لوله یا مشخصات مشتری کار کند. ارائه اطلاعات دقیق در مرحله نقل قول به جلوگیری از تضاد ابعادی و تغییرات اواخر مرحله در طول ساخت یا نصب کمک می کند.
برای خریداران صنعتی، ارزش یک پشتیبانی فنر متغیر فراتر از خود فنر است. انتخاب صحیح، کنترل ساخت، مستندات و هماهنگی تحویل، همگی بر نتیجه نهایی پروژه تأثیر می گذارند.
تیانشون بر محصولات پشتیبانی لوله کشی صنعتی تمرکز دارد و راه حل های پشتیبانی فنر متغیر استاندارد و سفارشی را ارائه می دهد. طیف محصولات آن شامل پیکربندی های مختلف پشتیبانی فنر و ظرفیت های بار است که برای ترتیبات لوله کشی متنوع در نظر گرفته شده است.
مزایای اصلی کار با یک تولید کننده با تجربه عبارتند از:
هنگام درخواست قیمت از Tianshun، مشتریان می توانند با ارائه برچسب پشتیبانی، بار عملیاتی، بار سرد، حرکت عمودی، جهت حرکت، ارتفاع نصب، استاندارد مورد نیاز، نوع اتصال، شرایط محیطی و فضای موجود، دقت انتخاب را بهبود بخشند.
هدف اصلی آن پشتیبانی از یک لوله و در عین حال امکان حرکت عمودی کنترل شده است. فنر جابجایی حرارتی را در خود جای می دهد در حالی که نیروی نگهدارنده در محدوده عملیاتی مشخص شده تغییر می کند.
به طور کلی زمانی مناسب است که سیستم لوله کشی حرکت عمودی را تجربه کند و تغییر ناشی از آن در بار پشتیبانی با توجه به تحلیل تنش لوله کشی قابل قبول باشد. مکان های بحرانی با تغییرات بار بسیار محدود ممکن است به جای آن نیاز به آرایش فنری ثابت داشته باشند.
مفیدترین اطلاعات شامل بار گرم، بار سرد، سفر عمودی، جهت حرکت، محل پشتیبانی، ابعاد نصب، ترتیب اتصال، دمای عملیاتی و استانداردهای قابل اجرا پروژه است.
بله. Tianshun پیکربندی های سفارشی شده را برای نیازهایی مانند سفر ویژه، ابعاد مسکن، ترتیبات اتصال، مواد، پوشش ها و شرایط نصب ارائه می دهد.

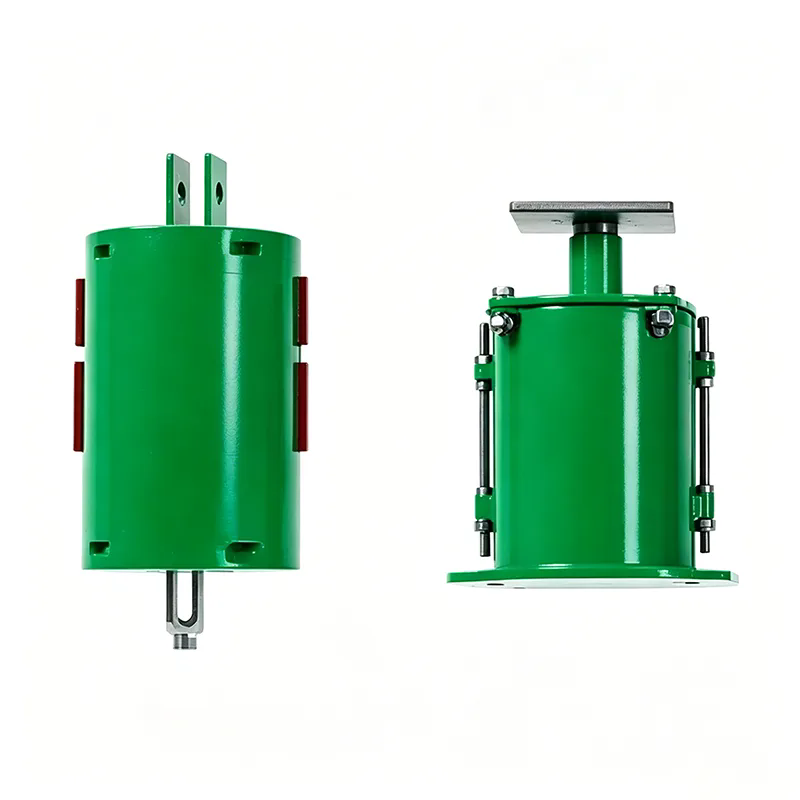

مکانیسم فنر همان عملکرد اصلی را انجام می دهد، اما ترتیب نصب متفاوت است. آویز فنری معمولاً از یک سازه بالای سر آویزان می شود، در حالی که یک تکیه گاه فنری ممکن است بسته به طرح در زیر یا در کنار لوله قرار گیرد.
آزمایش می تواند شامل بررسی بار مشخص شده در موقعیت های سرد و عملیاتی، تأیید حرکت، تأیید تنظیم فنر و بازرسی مجموعه تمام شده باشد. روش دقیق بازرسی به مشخصات پروژه و الزامات خرید بستگی دارد.
بله. برنامه های کاربردی در فضای باز نیازمند توجه مناسب به حفاظت در برابر خوردگی، سیستم های پوشش، زهکشی، قرار گرفتن در معرض محیطی و انتخاب سخت افزار است. تیانشون می تواند گزینه های مناسبی برای تصفیه سطح برای محیط های عملیاتی مختلف ارائه دهد.
نه به صورت خودکار. نوع ساپورت باید از روی طرح لوله کشی و تحلیل تنش تعیین شود. فنر متغیر در جایی مناسب است که انعطاف عمودی کنترل شده مورد نیاز باشد. تکیه گاه های سفت و سخت در جاهایی که حرکت مورد نیاز نیست یا جایی که مهار بخشی از طراحی است مناسب باقی می مانند.
A پشتیبانی بهار متغیریک راه عملی برای مدیریت حرکت حرارتی عمودی در حالی که پشتیبانی قابل اعتماد لوله را حفظ می کند، ارائه می دهد. با اجازه دادن به فنر برای تغییر فشردگی یا امتداد خود در حین حرکت لوله، میتواند اثرات نامطلوبی را که ممکن است در هنگام مهار بیش از حد لولههای فعال حرارتی رخ دهد، کاهش دهد.
با این حال، کاربرد موفقیت آمیز به چیزی بیش از انتخاب فنر با بار مناسب بستگی دارد. بارهای سرد و گرم، سفر عمودی، جهت حرکت، تغییرات بار مجاز، فاصله نصب، قرار گرفتن در معرض محیط، پیکربندی اتصال، کیفیت ساخت و الزامات آزمایش باید در نظر گرفته شوند.
برای تولید برق، پتروشیمی، پردازش شیمیایی، LNG، پالایشگاه، فولاد و سایر سیستمهای لولهکشی صنعتی، طراحی پشتیبانی مناسب میتواند به بهبود پایداری مکانیکی و سادهسازی نصب و نگهداری کمک کند.
تیانشونراه حل های پشتیبانی از فنر متغیر را برای کاربردهای صنعتی استاندارد و سفارشی ارائه می دهد. اگر نقشه پشتیبانی لوله، برنامه فنر، داده های بار، یا نیاز به نصب خاصی دارید، جزئیات پروژه را برای ارزیابی فنی و پیکربندی مناسب به تیم تیانشون ارسال کنید.با ما تماس بگیریدامروز برای بحث در مورد نیازهای پشتیبانی فنر متغیر خود و به دست آوردن یک راه حل عملی برای پروژه لوله کشی خود.
