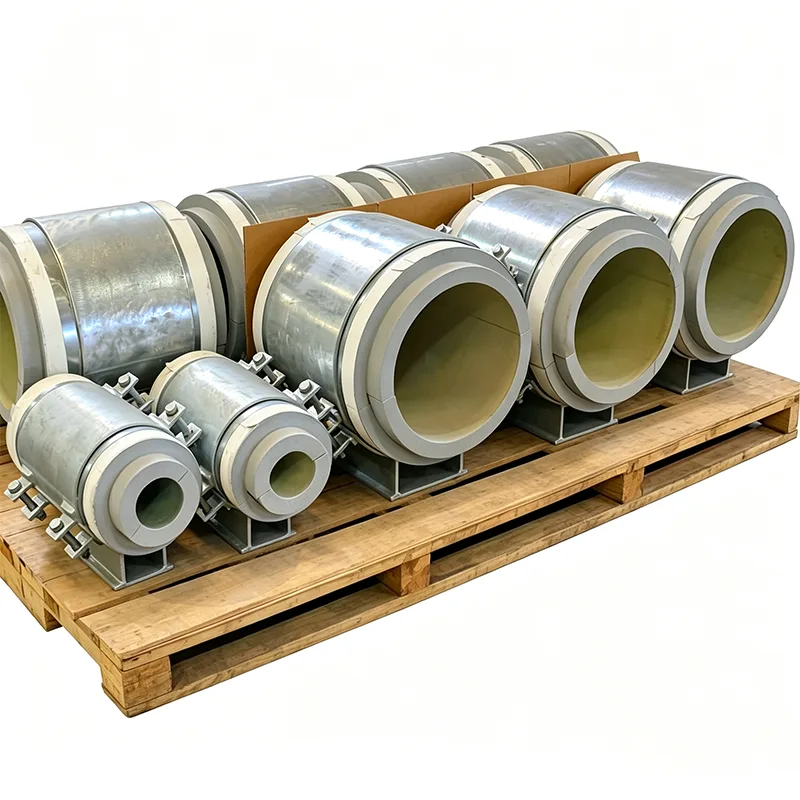

ساپورت اسلاید لوله پیش عایق

لوله ای که در اثر تغییرات دما منبسط و منقبض می شود باید در تکیه گاه های خود حرکت کند. لوله ای که باید عایق بماند نیاز به یک پوشش حرارتی نشکن دارد. ارضای هر دو الزامات در یک نقطه پشتیبانی معمولاً به معنای نصب یک صفحه اسلاید جداگانه و سپس برش عایق در اطراف آن در محل است - ترتیبی که فضایی را برای ناهماهنگی، عایق فشرده و آب بندی بخار غیرقابل اطمینان باقی می گذارد. یک تکیه گاه لغزنده لوله از پیش عایق شده این مشکل را با ادغام مکانیزم لغزشی و بلوک عایق در یک واحد واحد مونتاژ شده در کارخانه که آماده پذیرش لوله و عایق مجاور در محل می باشد، حل می کند.

ما از سال 2012 در کارخانه یانگژو خود این تکیه گاه های یکپارچه اسلاید را برای خطوط بخار، شبکه های آب سرد و لوله های انتقال برودتی در بیش از 45 کشور تولید کرده ایم. هر مجموعه طوری طراحی شده است که لوله آزادانه حرکت کند، عایق دست نخورده بماند و فولاد نگهدارنده در دمای ایمن بماند.

عملکردهای کشویی و عایق چگونه با هم کار می کنند

بدنه پشتیبانی شامل یک بلوک عایق سفت و سخت و با چگالی بالا است که بار لوله را از زین به صفحه پایه منتقل می کند. هیچ فلزی فلز را از طریق مسیر بار لمس نمی کند: خود عایق به عنوان شکست حرارتی عمل می کند. در زیر بلوک عایق، یک جفت کشویی با اصطکاک کم دقیقاً در حین ساخت قرار گرفته است.

جزء کشویی بالایی یک ورق فولادی ضد زنگ صیقلی است که به قسمت زیرین بلوک عایق یا به یک صفحه پخش بار میانی متصل شده است.

جزء لغزنده پایینی یک پد آغشته به PTFE یا گرافیت است که در بالای صفحه پایه فولادی ثابت شده است.

کل رابط اسلاید در بدنه پشتیبانی محصور شده است، از گرد و غبار ساختمانی، شن ناشی از باد و رطوبت که می تواند اصطکاک را افزایش دهد یا به مرور زمان باعث خوردگی شود، محافظت می شود.

مساحت سطح لغزش و طول سفر از داده های آنالیز تنش لوله شما محاسبه می شود. ما یک حاشیه سخاوتمندانه فراتر از حداکثر جابجایی مورد انتظار اضافه می کنیم، بنابراین حتی یک گذرا غیرعادی پشتیبانی را فراتر از محدوده طراحی شده خود نمی برد.

عایق که در دمای عملیاتی شما کار می کند

مواد بلوک عایق برای شرایط حرارتی خاص خط شما انتخاب شده است، نه از یک استوک یک اندازه انتخاب شده است. گزینه های مواد استاندارد ما عبارتند از:

PIR با چگالی بالا (پلی ایزوسیانورات): برای آب سرد، آب نمک و خدمات سرد تا 50- درجه سانتیگراد.

شیشه سلولی: برای کاربردهای برودتی تا 196- درجه سانتیگراد که نفوذناپذیری رطوبت حیاتی است.

سیلیکات کلسیم: برای بخار، روغن داغ و خطوط فرآیند تا دمای 650 درجه سانتیگراد.

تخته های مبتنی بر پرلیت یا ریز متخلخل: برای کاربردهایی که نیاز به هدایت حرارتی بسیار پایین در دماهای شدید دارند.

هر بلوک برای مطابقت با قطر لوله و ضخامت عایق مشخص شده برای پروژه ماشین کاری می شود. مقاومت فشاری آن در برابر بار هیدروتست کامل، نه فقط وزن عملیاتی، برای جلوگیری از خرد شدن در هنگام راه اندازی تأیید می شود.

یک سد بخار که قطع نمی شود

بدنه کفش فلزی با فلنج آب بندی یکپارچه ساخته شده است. هنگامی که خدمه سایت عایق لوله و روکش بیرونی را نصب می کنند، مانع بخار را مستقیماً به این فلنج می آورند و آن را با چسب یا نوار مهر و موم می کنند. نتیجه یک پاکت پیوسته و قابل بازرسی است که مستقیماً از محل پشتیبانی عبور می کند - بدون شکاف، بدون تکه های برش دستی، بدون تکیه به ماستیک اعمال شده در محل به تنهایی.

اسناد و قابلیت اطمینان

هر پشتیبان اسلاید از پیش عایق بندی شده با مجموعه کاملی از اسناد ارسال می شود:

گواهینامه EN 10204 نوع 3.1 برای تمام قطعات فولادی.

برگه اطلاعات مواد عایق با مقادیر هدایت حرارتی و مقاومت فشاری در دمای طراحی.

گواهی ضریب اصطکاک صفحه اسلاید، تایید شده توسط آزمایش آزمایشگاهی.

گزارش های ابعادی که محدوده سفر، ضخامت بلوک و ابعاد صفحه پایه را تأیید می کند.

برنامه های کاربردی رایج

قفسه های لوله بخار و میعانات گازی در نیروگاه ها و تاسیسات صنعتی.

آب سرد و خطوط خنک‌کننده منطقه‌ای که تکیه‌گاه‌های لغزنده در مسیرهای مستقیم طولانی قرار دارند.

گالری‌های لوله‌های برودتی که در آن انقباض حرارتی به سطح لغزشی قابل اعتماد و کم اصطکاک نیاز دارد.

هر سیستم لوله کشی عایق شده که در آن صفحات کشویی مونتاژ شده در مزرعه، نصب عایق را کند می کند و مشکلاتی را برای بازرسی ایجاد می کند.

چرا تیانشون؟

تکیه گاه لغزنده ای که عایق آن را پس از چند چرخه حرارتی ببندد یا خرد کند، تکیه گاه لغزشی نیست - این یک سفارش تعمیر در آینده است. رویکرد یکپارچه کارخانه ما تنوع مونتاژ میدانی را حذف می‌کند و تضمین می‌کند که سطوح لغزنده در یک راستا قرار دارند، بلوک عایق به طور کامل پشتیبانی می‌شود، و مانع بخار می‌تواند به طور تمیز توسط تیم سایت اجرا شود. با بیش از 70٪ پشتیبانی مهندسی و تجاری تکراری که از ایزومتریک شما شروع می شود، محصولی را ارائه می دهیم که از اولین گرم کردن تا آخرین بار عملکرد قابل پیش بینی دارد.

سوالات متداول

س: آیا سطح اسلاید در صورت فرسوده شدن قابل تعویض است؟

پاسخ: سطوح اسلاید در مجموعه کارخانه محصور و چسبانده شده اند، بنابراین تعویض میدان عملی نیست. موادی که ما استفاده می کنیم برای چندین دهه حرکت تحت بارهای طراحی رتبه بندی می شوند و ما داده های آزمایش اصطکاک را با هر سفارش ارائه می دهیم.

س: چه محدوده دمایی پوشش داده شده است؟

A: از -196 درجه سانتیگراد (شیشه سلولی) تا +650 درجه سانتیگراد (سیلیکات کلسیم). دماهای بالاتر را می‌توان با مواد ویژه تطبیق داد - با تیم مهندسی ما تماس بگیرید.

س: چگونه از بریده شدن بلوک عایق در اثر لغزش جلوگیری می کنید؟

A: صفحه لغزنده در زیر بلوک عایق قرار دارد و یک صفحه توزیع بار صلب این دو را از هم جدا می کند. عایق فقط بار فشاری را تجربه می کند. نیروهای لغزشی مستقیماً بین سطوح فلزی منتقل می شوند.

س: آیا می توانم یک تکیه گاه لغزنده دریافت کنم که لوله را نیز به صورت جانبی هدایت کند؟

ج: بله. ما می‌توانیم صفحات راهنمای یکپارچه را به بدنه تکیه‌گاه اضافه کنیم، در حالی که جابجایی جانبی را مهار می‌کنیم.
