پشتیبانی از لوله عایق

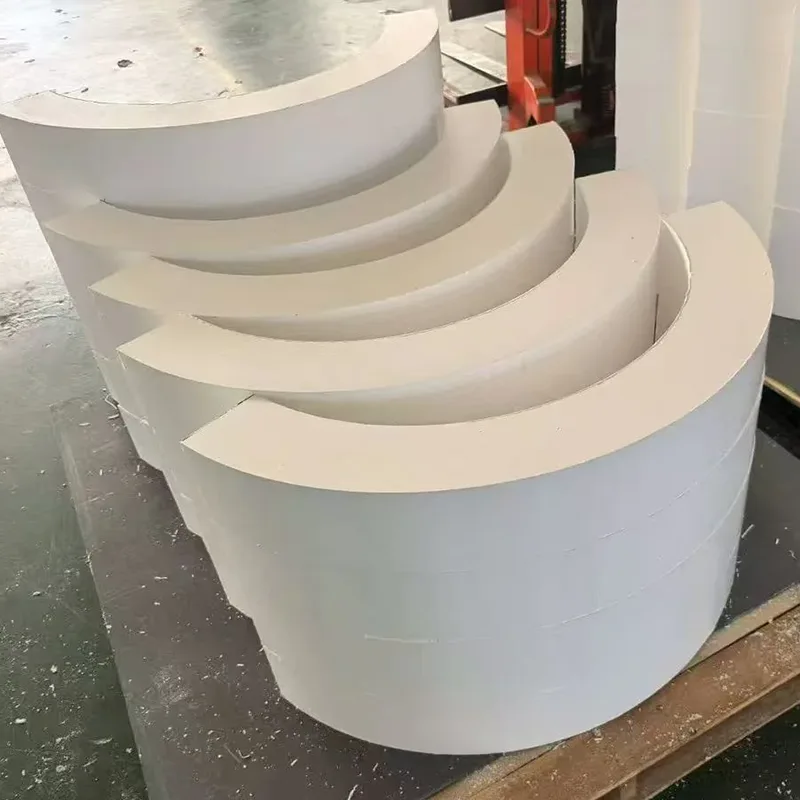

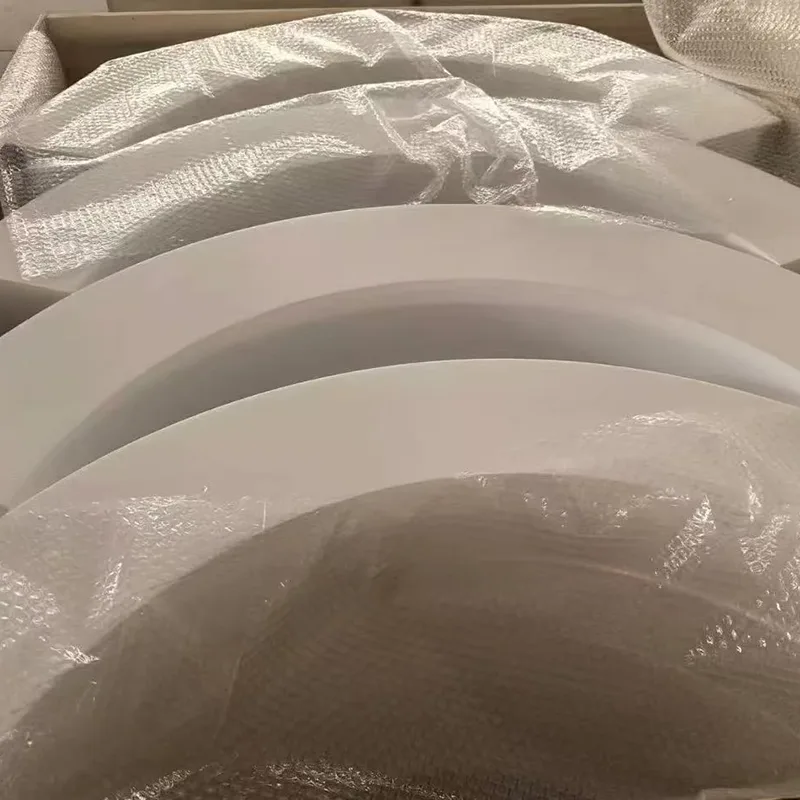

این یک تکیه گاه ویژه برای لوله های عایق طراحی شده است که برای نگه داشتن عایق ساخته شده از PTFE با ماشینکاری دقیق و قالب گیری فشرده طراحی شده است. در حال حاضر تقاضای زیادی برای این محصول در بازار روسیه وجود دارد. در چین، کیفیت محصولات PTFE به طور قابل توجهی متفاوت است، و تجار بین المللی را برای تهیه اقلام با کیفیت با مشکل مواجه می کند. شرکت ما از مواد ممتاز استفاده می کند و پشتیبانی هایی را در محدوده اندازه DN20 تا DN1200 تولید می کند.

یک تکیه گاه بدون عایق روی لوله ای که در غیر این صورت به خوبی عایق بندی شده باشد، سوراخی در سیستم است. روی یک خط آب سرد، متراکم می‌چکد. در یک خط بخار، گرما را ساطع می کند. روی یک لوله برودتی، رطوبت را از هوا بیرون می کشد و آن را به صورت جامد منجمد می کند. هدف یک تکیه گاه لوله عایق بستن آن شکاف است – برای حمل وزن لوله، محتویات و عایق بدون ایجاد یک اتصال کوتاه حرارتی بین لوله و سازه.

Yangzhou Tianshun از سال 2012 برای شبکه‌های خنک‌کننده منطقه‌ای، سیستم‌های بخار صنعتی، پایانه‌های LNG و کارخانه‌های فرآوری مواد غذایی در سرتاسر جهان، لوله‌های عایق‌دار طراحی و تولید کرده است. ما هر تکیه گاه را به صورت یک مجموعه آزمایش شده با بار تکی با بلوک عایق کاملاً یکپارچه می سازیم، بنابراین نیازی به ساخت ترمال بریک در محل نیست.

ترمال بریک چگونه کار می کند

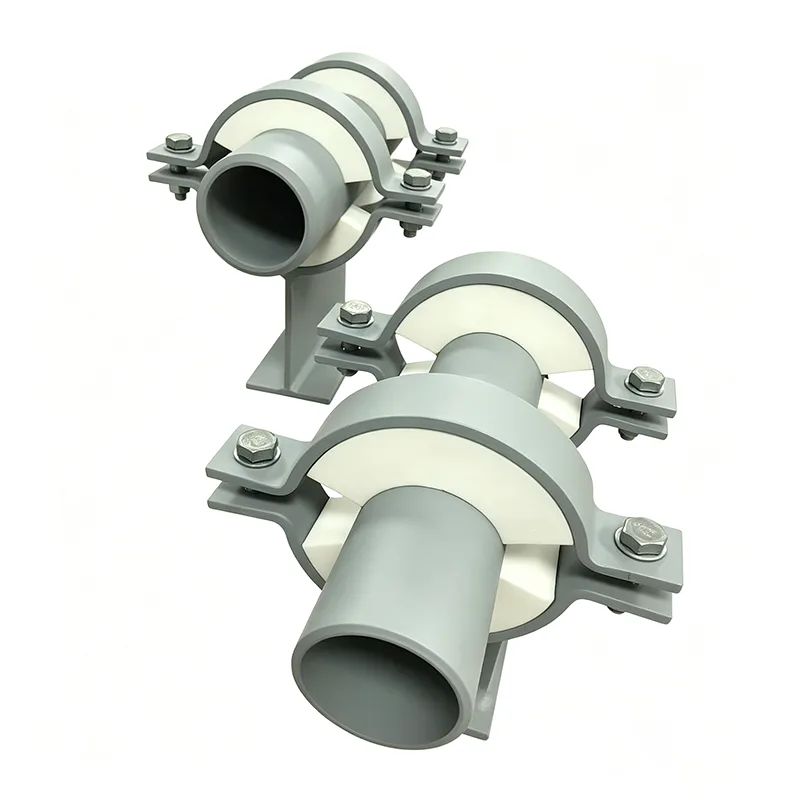

در یک کفش لوله استاندارد، زین فلزی مستقیماً روی صفحه پایه فلزی قرار می گیرد. گرما یا سرما مستقیماً عبور می کند. در یک تکیه گاه عایق، یک بلوک عایق صلب بین دو قسمت فلزی قرار می گیرد. بار لوله از زین به داخل عایق و از عایق به صفحه پایه می رود. در هیچ نقطه ای زین با صفحه پایه تماس نمی گیرد. این بلوک به گونه‌ای ماشین‌کاری می‌شود که قطر لوله در یک وجه و پایه فولادی از طرف دیگر مطابقت داشته باشد و تماس کامل و بدون بار نقطه‌ای ایجاد کند.

مواد بلوک به گونه ای انتخاب می شود که در دمای طراحی محکم بماند. پلی ایزوسیانورات با چگالی بالا (PIR) برای خطوط آب سرد و گلیکول کار می کند. شیشه سلولی خدمات برودتی را تا 196- درجه سانتیگراد انجام می دهد و نفوذپذیری بخار آب تقریباً صفر را ارائه می دهد. سیلیکات کلسیم خطوط بخار و روغن داغ را تا دمای 650 درجه سانتیگراد می گیرد. استحکام فشاری بلوک در برابر بار هیدروتست کامل - نه فقط وزن عملیاتی - بررسی می شود تا در طول راه اندازی خرد نشود.

یک سد بخار که در پشتیبانی متوقف نمی شود

در لوله های سرد، ورود رطوبت بزرگترین تهدید درازمدت است. بخار آبی که به عایق نفوذ می کند در نهایت سطح لوله را متراکم، یخ زده یا خورده می کند. تکیه گاه های عایق شده ما با یک یقه آب بندی فلزی پیوسته در اطراف بلوک عایق ساخته شده اند. خدمه سایت ژاکت عایق لوله را تا این یقه اجرا می کنند و آن را با چسب یا نوار مهر و موم می کنند. بدون شکاف. بدون وصله برش دستی فقط یک آب بند بخار تمیز و قابل بازرسی که محکم می ماند.

هنگامی که لوله نیاز به لغزش دارد، عایق در جای خود باقی می ماند

بسیاری از خطوط عایق شده با دما منبسط و منقبض می شوند. یک حمایت ثابت می تواند با آن جنبش مبارزه کند. ما یک سطح کشویی با اصطکاک کم را مستقیماً در مجموعه پشتیبانی ادغام می کنیم. یک ورق فولادی ضد زنگ صیقلی به قسمت زیرین بلوک عایق (یا به صفحه توزیع بار در زیر آن) چسبانده می شود. یک پد PTFE یا آغشته به گرافیت به بالای صفحه پایه چسبانده شده است. این دو سطح با ضریب اصطکاک به اندازه کافی پایین روی هم می لغزند که نیروهای حرارتی خود لوله بتواند بر آن غلبه کند. کل رابط اسلاید در بدنه پشتیبانی محصور شده است، از گرد و غبار، شن و آب محافظت می شود، بنابراین تا پایان عمر سیستم آزادانه حرکت می کند.

ساخته شده برای مطابقت با مشخصات لوله شما، نه یک کاتالوگ

ما یک تکیه گاه عایق را از قفسه انتخاب نمی کنیم. هر سفارش برای شما پیکربندی می شود:

اندازه لوله و ضخامت دیواره

مواد عایق و ضخامت

دمای عملیاتی و طراحی

بارهای پشتیبانی (Deadweight، hydrotest، گاه به گاه)

الزامات حرکتی (سرسره محوری، لنگر ثابت، راهنمای جانبی)

قرار گرفتن در معرض محیطی (داخلی، بیرونی، ساحلی، شستشو، منطقه آتش سوزی)

اجزای فولادی به صورت استاندارد فولاد کربنی گالوانیزه گرم هستند و فولاد ضد زنگ (304L، 316L) برای کاربردهای خورنده یا بهداشتی موجود است. تمامی جوشکاری های سازه ای توسط جوشکاران واجد شرایط و تحت رویه های تایید شده انجام می شود.

برنامه های کاربردی در سراسر بخش ها

آب سرد و خنک کننده منطقه: بدون تراکم، بدون چکه، بدون CUI.

بخار و آب گرم: حداقل اتلاف حرارت، دمای لمسی ایمن و صفحات کشویی که انبساط را در خود جای می دهند.

Cryogenic و LNG: بلوک های عایق شیشه ای سلولی، بدنه های فولادی ضد زنگ و کفش های سرد که از یخ زدگی روی سازه جلوگیری می کنند.

مواد غذایی و دارویی: فولاد ضد زنگ، پوشش های بهداشتی، عایق محصور شده، و سازگاری کامل با شستشو.

نفت و گاز: مواد خدماتی ترش، گزینه های دارای درجه آتش سوزی، و طرح های ضد بخار برای محیط های ساحلی و فراساحلی.

اسنادی که پشتیبان هر سفارش است

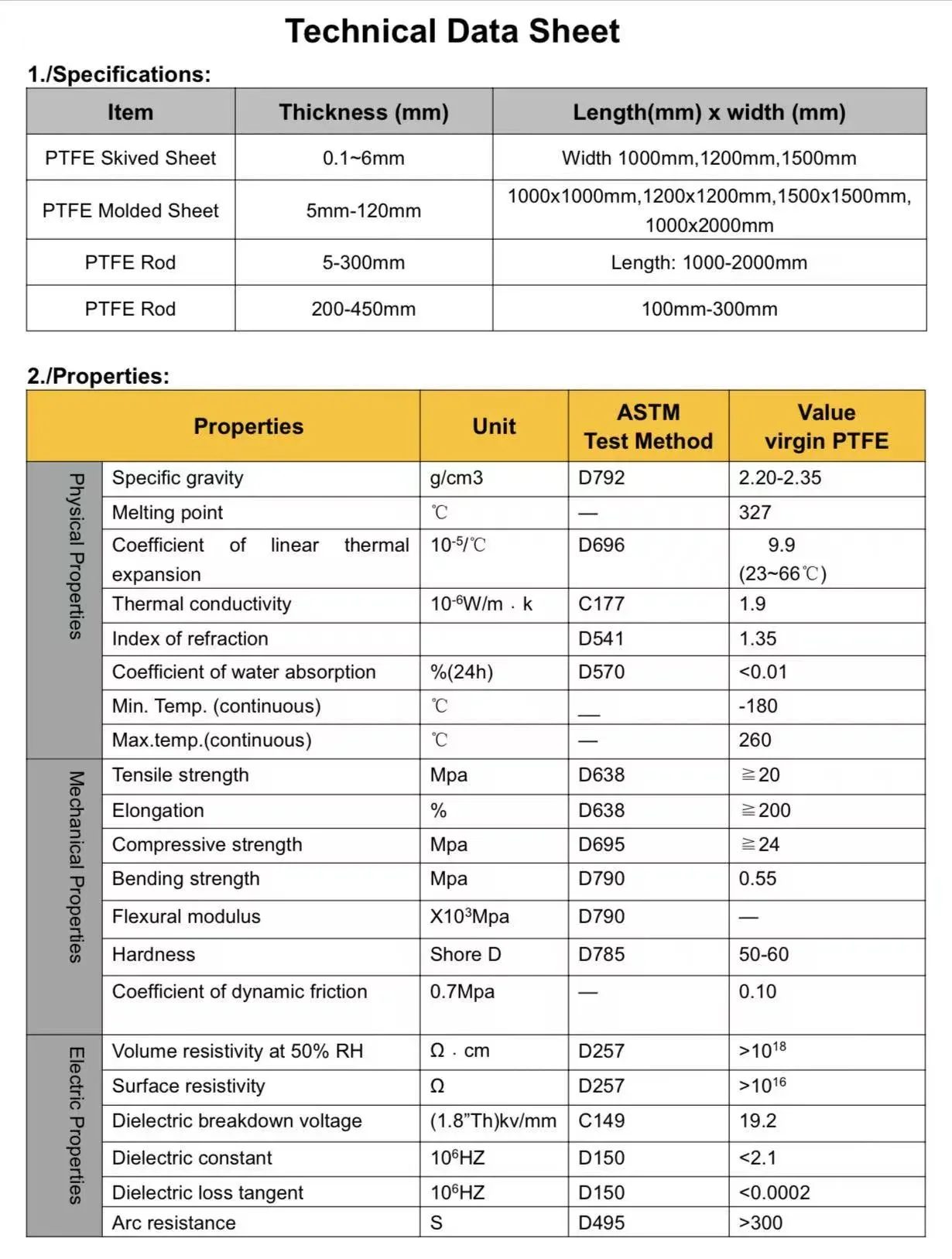

هر محموله شامل گواهی مواد EN 10204 نوع 3.1، برگه اطلاعات عایق با مقادیر مقاومت فشاری و هدایت حرارتی، گزارش‌های بازرسی ابعادی و گواهی‌های آزمایش بار در صورت نیاز است. برای پروژه‌های نفت و گاز، ما می‌توانیم گزارش‌های آزمایش HIC و اسناد انطباق NACE را ارائه کنیم. برای کاربردهای غذایی، گزارش های پرداخت سطح و اعلامیه مواد استاندارد هستند.

سوالات متداول

س: آیا می توانید با هر نوع عایق و ضخامت مطابقت دهید؟

ج: بله. ما بلوک عایق را دقیقاً با ضخامت OD لوله و ضخامت عایق شما ماشین می کنیم و مواد بلوک را برای دمای عملیاتی شما انتخاب می کنیم.

س: آیا در صورت نیاز به حرکت، واحد کامل از جمله صفحه اسلاید را تامین می کنید؟

ج: بله. ما می توانیم یک صفحه اسلاید PTFE یا گرافیت را در پایه ادغام کنیم که همه در بدنه پشتیبانی محصور شده اند.

س: چگونه از خیس شدن بلوک عایق جلوگیری می کنید؟

A: بلوک به طور کامل در بدنه پشتیبانی فولادی محصور شده است و ما یک یقه آب بندی فلزی برای اتصال مانع بخار مداوم به عایق لوله ارائه می دهیم.

س: اگر لوله من فولاد ضد زنگ باشد یا به شرایط بهداشتی نیاز داشته باشد، چه؟

A: ما کل تکیه گاه را از فولاد ضد زنگ 304L یا 316L با سطوح ترشی و غیر فعال می سازیم، مناسب برای شستشو و محیط های غذایی.

س: آیا می توانم نسخه ای با درجه آتش دریافت کنم؟

ج: بله. ما می‌توانیم مواد ضد حریق غیرفعال را که برای قرار گرفتن در معرض آتش سلولزی یا جت درجه‌بندی شده‌اند، ترکیب کنیم و یکپارچگی باربری را برای مدت زمان مورد نیاز حفظ کنیم.

تکیه گاه لوله عایق بندی شده جزء کوچکی در یک پروژه بزرگ است، اما شکست خوردگی - عایق خرد شده، مانع بخار شکافته شده، صفحه لغزنده گرفته شده - می تواند باعث خاموش شدن برنامه ریزی نشده شود. ما بیش از یک دهه است که این پشتیبانی‌ها را انجام می‌دهیم و به بیش از 45 کشور ارسال می‌کنیم و بیش از 70 درصد از تجارت ما از مشتریان مکرر است. این رکورد وجود دارد زیرا ما هر پشتیبانی را به عنوان یک مونتاژ مهندسی شده در نظر می گیریم، نه یک کالای سهام. برنامه زمانبندی لوله و مشخصات عایق کاری خود را برای ما ارسال کنید. ما یک پیشنهاد ابعادی و قیمت ثابت را ظرف یک روز برمی گردانیم.
