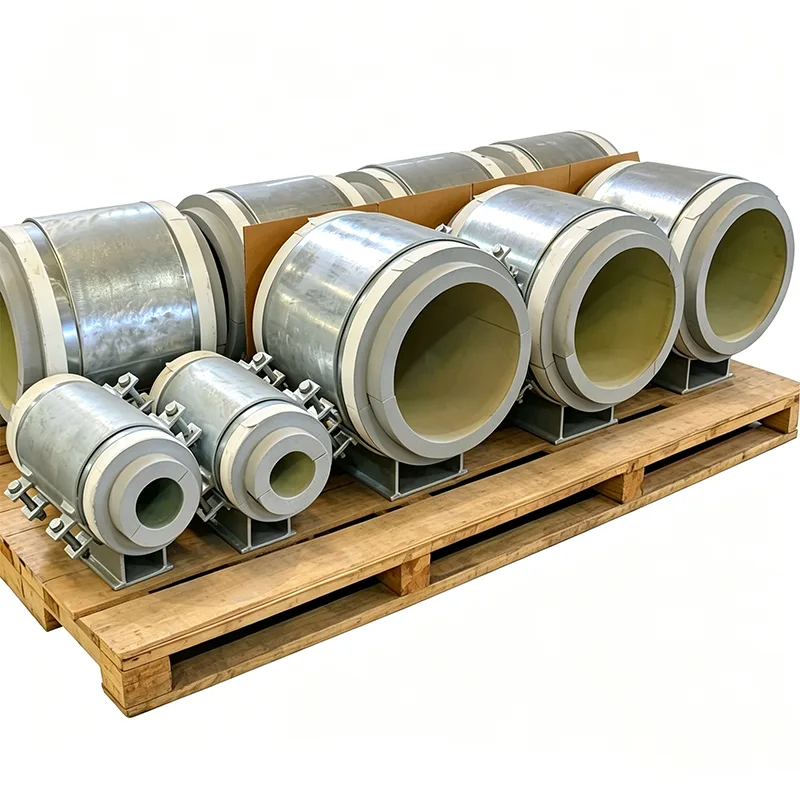

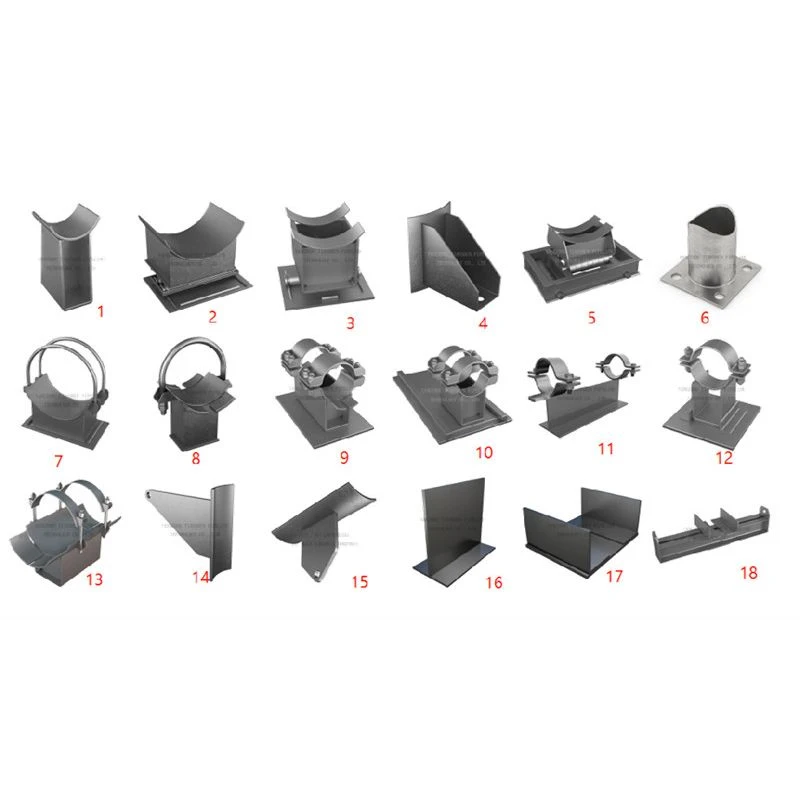

پشتیبانی کفش برای لوله عایق

در یک لوله عایق، یک کفشک لوله استاندارد می تواند بیش از آن که حل کند، مشکلاتی ایجاد کند. اگر مسیر بار کفش از طریق عایق قطع شود، عایق به مرور زمان خرد می شود. آن بخش خرد شده اجازه می دهد تا گرما وارد یا خارج شود، بر روی سطوح سرد تراکم ایجاد می کند و به نقطه شروع خوردگی در زیر عایق تبدیل می شود. این تعمیر پیچیده نیست - یک تکیه گاه کفش با طراحی مناسب برای لوله عایق، عملکرد باربری را از عملکرد حرارتی جدا می کند - اما برای درست کردن جزئیات نیاز به مهندسی دقیق دارد.

در Yangzhou Tianshun، ما از سال 2012 کفش‌های لوله عایق را برای پروژه‌های پنج قاره طراحی و ساخته‌ایم. ما آنها را برای شبکه‌های خنک‌کننده منطقه‌ای که هر وات افزایش گرما اهمیت دارد، برای خطوط بخار که در آن یک کفش فلزی برهنه انرژی را هدر می‌دهد و خطر سوختگی ایجاد می‌کند، و برای تاسیسات LNG که می‌تواند منجر به آسیب دیدن نقطه‌ای سرد شود، عرضه کرده‌ایم. در هر مورد، نیاز یکسان است: وزن لوله را به طور قابل اعتماد حمل کنید در حالی که عایق را پیوسته نگه دارید و مانع بخار را آب بندی کنید.

چگونه یک کفش لوله عایق شده در واقع کار می کند

ایده اصلی ساده است - یک بلوک عایق صلب و باربر بین لوله و پایه فلزی قرار دارد. لوله روی عایق قرار می گیرد، عایق در کفشک می نشیند و کفشک فلزی بار را به سازه منتقل می کند. اما برای زنده ماندن آن بلوک برای سالها حرکت لوله و چرخه حرارتی بدون ترک خوردن، جابجایی یا از دست دادن عملکرد عایق آن، به موارد زیر نیاز است:

مواد بلوک برای محدوده دما انتخاب شده است. برای آب سرد و خدمات سرد تا حدود 50- درجه سانتیگراد، ما معمولاً از پلی ایزوسیانورات با چگالی بالا (PIR) یا شیشه سلولی استفاده می کنیم. برای خطوط بخار و روغن داغ تا دمای 400 درجه سانتیگراد و بالاتر، از مواد سیلیکات کلسیم یا پرلیت استفاده می کنیم. ویژگی کلیدی مقاومت فشاری در دمای طراحی است - آنچه در دمای اتاق نگه می دارد ممکن است در 200 درجه سانتی گراد نرم شود.

بلوک عایق کاملاً محصور شده است. یک حلقه نگهدارنده فلزی یا یک دیواره جانبی کفش جوش داده شده بلوک را از همه طرف احاطه کرده است و از بیرون آمدن آن در اثر حرکت جانبی لوله یا لرزش جلوگیری می کند. بلوک روی یک صفحه پایه فولادی با یک جوش پیوسته قرار می گیرد، بنابراین هیچ مسیر مستقیم فلز به لوله برای عبور گرما از عایق وجود ندارد.

مسیر سد بخار بدون وقفه طراحی شده است. در لوله های سرد، نفوذ رطوبت دشمن است. ما مطمئن می شویم که طراحی کفش به مانع بخار اعمال شده روی عایق لوله اجازه می دهد تا به طور مداوم بر روی بلوک عایق کفش یا کت فلزی آن ببندد، بدون هیچ شکافی که اجازه دهد هوای مرطوب به سطح سرد برسد.

انعطاف پذیری طراحی که با شرایط واقعی سایت مطابقت دارد

ما کفش‌های لوله عایق‌شده را به‌عنوان اقلام خارج از قفسه تلقی نمی‌کنیم، زیرا هیچ دو مشخصات عایق دقیقاً مشابه نیستند. ما هر کفش را متناسب با آن می سازیم:

قطر لوله و ضخامت عایق شما (خواه 25 میلی متر شیشه فوم یا 150 میلی متر پشم معدنی باشد).

نوع سیستم عایق کاری میدانی - ما می‌توانیم عایق ثانویه را از قبل برش دهیم تا در اطراف بدنه کفش قرار گیرد و نمایه‌ای از روکش فراهم کنیم که کار تکمیل سایت را ساده می‌کند.

شرایط حرکت لوله اگر لوله در حال لغزش باشد، می‌توانیم یک صفحه کشویی آغشته به PTFE یا گرافیت را روی پایه کفش قرار دهیم، با سطح کم اصطکاک به ورق باربر فولاد ضد زنگ که از بلوک عایق در برابر نیروهای برشی محافظت می‌کند.

الزامات ویژه مانند عایق درجه حرارت، پوشش های ضد سایش روی قطعات فلزی، یا سوراخ های زهکشی برای جلوگیری از جمع شدن آب در تاسیسات بیرونی.

آنچه شما با هر محموله دریافت می کنید

سفارش کفش لوله عایق تیانشون شامل تمام اسنادی است که بازرس شما درخواست می کند:

گواهینامه EN 10204 نوع 3.1 برای قطعات فولادی.

برگه اطلاعات مواد عایق با مقادیر مقاومت فشاری و هدایت حرارتی در دمای طراحی.

گزارش های بازرسی ابعادی که ضخامت بلوک، ارتفاع کفش و ابعاد صفحه پایه را تایید می کند.

در صورت نیاز توسط مشخصات پروژه، گواهی های آزمایش را بارگیری کنید.

برنامه های کاربردی

لوله کشی آب سرد و آب نمک در کارخانه های خنک کننده منطقه و مراکز داده

خطوط بخار و میعانات گازی در نیروگاه های صنعتی و نیروگاه ها

لوله کشی LNG و مایع برودتی که در آن نقاط سرد باید کاملاً اجتناب شود

امکانات برودتی و سردخانه

هر لوله عایق شده ای که روی قفسه لوله کار می کند، جایی که کارایی انرژی و هزینه های نگهداری طولانی مدت اهمیت دارد

چرا تیانشون؟

ما یک تولید کننده پشتیبانی تخصصی هستیم، نه یک تامین کننده عمومی اتصالات لوله. هنگامی که لیست خط لوله و مشخصات عایق خود را برای ما ارسال می کنید، تیم مهندسی ما بار روی هر کفش را بررسی می کند، سازگاری با مواد عایق را تایید می کند و مکان هایی را که ابعاد استاندارد کفش با ساختار موجود مطابقت ندارد، علامت گذاری می کند. این سطح از بررسی مشکلات را بر روی تخته ترسیم می گیرد، نه در هنگام نصب. بیش از 70 درصد از کسب و کار ما تکرار است - نتیجه مستقیم ارائه کفش هایی که دقیقاً مطابق انتظار از اولین آزمایش هیدرولیک تا پایان عمر طراحی عمل می کنند.

سوالات متداول

س: آیا می توانید نوع و ضخامت عایق من را دقیقا مطابقت دهید؟

ج: بله. ما کفش و بلوک باربر را به قطر لوله، مواد عایق و ضخامت مشخص شده بدون هیچ گونه مصالحه ای اندازه می کنیم.

س: آیا بلوک عایق را تهیه می کنید یا من آن را در محل نصب می کنم؟

A: ما کفش را با بلوک عایق باربری که قبلاً در داخل آن چسبانده و محصور شده است، عرضه می کنیم. عایق و روکش ثانویه اطراف معمولاً در محل اعمال می شود، اما ما همچنین می توانیم کیت های عایق را از قبل بسازیم.

س: چگونه از عبور گرما از بدنه فلزی کفش جلوگیری می کنید؟

پاسخ: بلوک عایق یک شکست حرارتی بین لوله و پایه فلزی ایجاد می کند. دیواره کناری کفش مستقیماً با لوله تماس ندارد، بنابراین هیچ مسیر فلزی پیوسته ای برای عبور گرما از عایق وجود ندارد.

س: اگر لوله من به دلیل انبساط حرارتی به صورت محوری حرکت کند چه؟

پاسخ: می‌توانیم یک صفحه اسلاید PTFE یا گرافیت را به پایه کفش اضافه کنیم و به لوله اجازه حرکت دهد و در عین حال بلوک عایق را ثابت نگه دارد.

س: این کفش ها با چه استانداردهایی مطابقت دارند؟

A: ساخت فولاد از MSS SP-58 و MSS SP-69 پیروی می کند. مواد عایق مطابق با استانداردهای ASTM یا EN پروژه خاص عرضه می‌شوند و ما می‌توانیم الزامات نشان‌گذاری CE را در صورت لزوم تحت PED برآورده کنیم.
