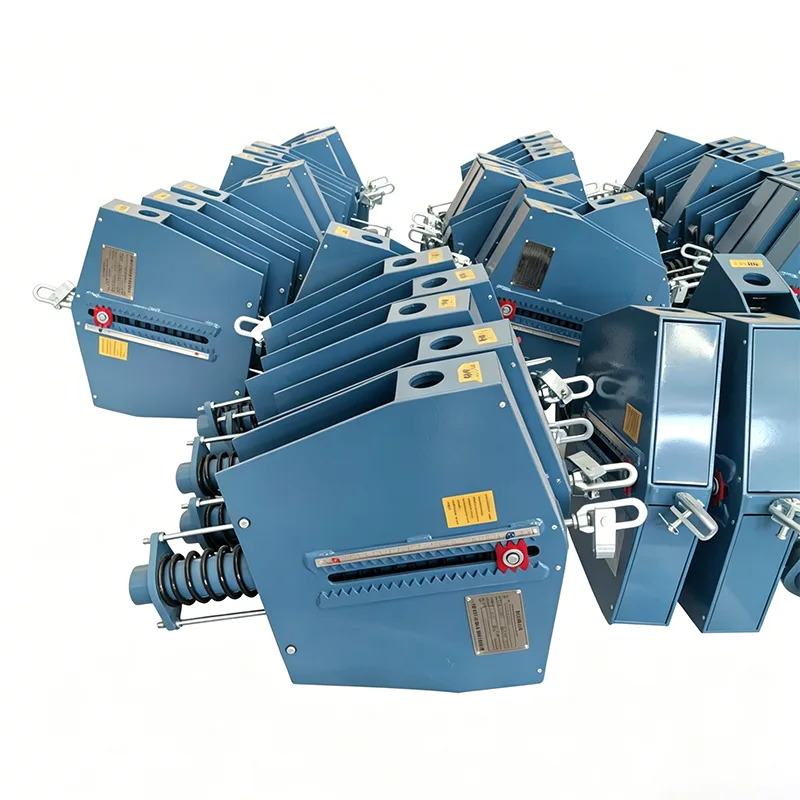

آویز فنری ثابت سنگین

Yangzhou Tianshun Pipeline Technology Co., Ltd.، که در سال 2012 تأسیس شد، یک شرکت صنعتی و تجاری یکپارچه است که بر تحقیق و توسعه و تولید محصولات پشتیبانی خط لوله تمرکز دارد. در طول 14 سال گذشته، ما در بیش از 40 کشور در سراسر جهان به پروژه های برق، پتروشیمی و انرژی خدمت کرده ایم و اعتماد بلندمدت مشتریان را با کیفیت محصول پایدار جلب کرده ایم. آویز فنری ثابت Heavy Duty محصول شاخص ما است که برای شرایط کاری با بار زیاد و با نیاز بالا ساخته شده است. این به طور سیستماتیک در مواد، ساختار و فناوری تقویت شده است تا تضمین قابل اعتمادی برای عملکرد ایمن خطوط لوله در شرایط کاری شدید ارائه دهد.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

شرایط کاری سنگین چیست؟ چرا آویزهای مخصوص مورد نیاز است؟

در پروژه های صنعتی بزرگ، نوع خاصی از سیستم خط لوله وجود دارد:

▶ خطوط لوله با دیواره ضخیم با قطر بزرگ: بالاتر از DN600، ضخامت دیوار بیش از 20 میلی متر

▶  سیستم های خط لوله سنگین وزن: بار در هر نقطه بالابر بیش از 200 کیلو نیوتن، برخی بیش از 500 کیلو نیوتن

▶ خطوط لوله اصلی با دمای بالا و فشار بالا: بخار اصلی نیروگاه، خطوط لوله فرآیند با دمای بالا واحدهای پالایشی

▶ خطوط لوله با دهانه بلند: بخش‌های لوله با دهانه بزرگ در گالری‌های لوله با بارهای متمرکز زیاد

اگر از آویزهای نیروی ثابت معمولی برای این خطوط لوله سنگین استفاده شود، مشکلات زیر بسیار محتمل است:

▶  تغییر شکل پوسته و ترک خوردگی: بار بیشتر از حد تحمل سازه است

▶ سفتی فنر ناکافی: فشرده سازی بیش از حد، از دست دادن ویژگی های نیروی ثابت

▶ شکست برشی پین: استحکام ناکافی قطعات اتصال

▶  تغییر شکل کششی میله تعلیق: میله با قطر کوچک، امتداد اضافه بار

آویز فنری ثابت Heavy Duty یک محصول تقویت شده است که مخصوصاً برای چنین شرایط کاری با تقویت سیستماتیک از تمام ابعاد مواد، ساختار و فناوری ساخته شده است.

موارد و درس های مربوط به شکست های سنگین

طبق آمار صنعت، شرایط کاری سنگین بیش از 60 درصد از حوادث خرابی پشتیبانی خط لوله را تشکیل می دهد:

مورد 1: خط لوله بخار اصلی یک نیروگاه

مشکل: آویز نیروی ثابت معمولی پذیرفته شده، بار در هر نقطه بالابر 280kN پیامد: صفحه جانبی پوسته پس از 3 سال کار ترک خورده، 120 میلی‌متر غرق خط لوله تلفات: 15 روز تعمیر و نگهداری خاموش، تلفات مستقیم بیش از 10 میلیون RMB

مورد 2: خط لوله با دمای بالا یک واحد پالایشی

مشکل: قطر پین آویز خیلی کوچک بود، استحکام در دمای بالا کاهش می‌یابد. نتیجه: شکستگی برشی پین، سقوط خط لوله، باعث نشتی متوسط ​​می‌شود.

مورد 3: خط لوله جعبه سرد یک پایانه LNG

مشکل: شکنندگی مواد در دمای پایین، ترک خوردگی پوسته معمولی Q235 نتیجه: جابجایی خط لوله خارج از کنترل، نشتی فلنج رابط سرد جعبه بهبود: آویزهای سنگین از مواد چقرمگی در دمای پایین استفاده می کنند.

در 14 سال تجربه صنعت، فناوری خط لوله Yangzhou Tianshun بسیاری از پروژه‌های تغییر شکست پشتیبانی سنگین مشابه را مدیریت کرده است و عمیقاً ویژگی‌ها و خطرات شرایط کاری سنگین را درک می‌کند.

مشخصات فنی محصول

تجزیه و تحلیل 7 طرح تقویت شده سنگین

سیستم سازه ای با مقاومت بالا

شل از فولاد کم آلیاژ Q345B با استحکام بالا استفاده می کند، استحکام تسلیم 40٪ افزایش یافته است.

ضخامت صفحه جانبی 50٪ افزایش یافته است، برش کل صفحه بدون اتصال جوش

طراحی صفحه دنده ای تقویت کننده پایین برای پراکندگی تنش متمرکز

اتصال با قطر زیاد با استحکام بالا

پین از فولاد ساختاری آلیاژی 40Cr استفاده می کند، خاموش شده و تمپر شده، استحکام 80٪ افزایش یافته است.

قطر پین با ضریب ایمنی 5 برابر حداکثر بار طراحی شده است

بوش خود روان کننده برای کاهش اصطکاک و بهبود پایداری استفاده شده است

فناوری موازی چند فنر

2-4 مجموعه فنر به صورت موازی برای بارهای بزرگ، بار تک فنر در محدوده معقول کنترل می شود

طراحی فشرده سازی سنکرون گروه فنری برای جلوگیری از بار غیرعادی

هر فنر به طور جداگانه آزمایش می شود، مطابق با انحراف ≤2٪

مکانیزم اهرمی تقویت شده

سطح مقطع بازوی اهرمی بزرگ شد، مدول خمش 100٪ افزایش یافت

صفحه آستر ضخیم شده در نقطه تکیه گاه برای جلوگیری از خرد شدن موضعی

سطح بادامک با فرکانس بالا خاموش شد، سختی بالاتر از HRC45، عمر مقاومت در برابر سایش 3 برابر افزایش یافت

کنترل ساخت با دقت بالا

موقعیت های سوراخ کلید پردازش شده توسط CNC، دقت موقعیت ± 0.1 میلی متر

خطای نسبت گشتاور اهرمی در 1±% کنترل می شود

فشرده سازی فنر با دقت تنظیم شده، انحراف بار سرد ≤3٪

کنترل کیفیت جوش کامل

جوش های باربر اصلی فرآیند جوشکاری با نفوذ کامل را اتخاذ می کنند

آزمایش 100٪ اولتراسونیک، مطابق با الزامات JB/T 4730 Grade II

درمان تنش زدایی پس از جوش برای از بین بردن تنش پسماند جوشکاری

حفاظت ایمنی چندگانه

محدودیت های مکانیکی بالا و پایین برای جلوگیری از آسیب بیش از حد ضربه تنظیم شده است

دستگاه حفاظت از اضافه بار، هشدار را تحت بار غیرعادی فعال می کند

دستگاه قفل جابجایی برای محافظت از فنرها در هنگام نصب و حمل و نقل

مقایسه عملکرد بار و جابجایی

داده های زیر اندازه گیری شده است (بار 300 کیلونیوتن، وضعیت کار جابجایی 200 میلی متر):

انحراف بار ضربه ای کامل آویز فنری ثابت Heavy Duty در ± 4٪ کنترل می شود، به مراتب بهتر از استانداردهای ملی استاندارد، و به طور موثر از ایمنی خطوط لوله و تجهیزات محافظت می کند.

سیستم تأیید محصول سنگین ما

هر آویز فنری ثابت سنگین وظیفه باید تأییدیه زیر را قبل از تحویل انجام دهد:

بازرسی مواد ورودی

تایید گواهی مواد صفحات فولادی و میله های گرد

سختی فنر و بازرسی مجدد ترکیب

تایید سازگاری مواد جوش

بازرسی فرآیند تولید

بازرسی CMM ابعاد ماشینکاری CNC

تست UT جوش

آزمایش منحنی بار-جابجایی گروه فنری

تست کامل کارخانه ماشین آلات

تست بارگیری 100٪ کامل، ثبت داده های 20 نقطه اندازه گیری

محاسبه ثبات، دوباره کاری برای محصولات فاقد صلاحیت

تست عملکرد دستگاه قفل و محدود کردن دستگاه

کالیبراسیون نشانگر جابجایی

اسناد کارخانه

اسناد گواهی کیفیت مواد

گزارش بازرسی جوش

گزارش تست بهاره

منحنی آزمایش بار-جابجایی کامل ماشین

گواهی صلاحیت محصول و راهنمای نصب

سناریوهای معمولی کاربردی سنگین

تحویل پروژه و خدمات

فرآیند خدمات انحصاری برای پروژه های سنگین

1. اتصال فنی: مهندسان حرفه ای با تحلیلگران تنش خط لوله برای تأیید بار، جابجایی و فضای مورد نیاز متصل می شوند.

2.طراحی طرح: طرح های طراحی سفارشی را برای محدودیت های فضایی خاص ارائه دهید

3. تایید نقشه: نقشه های مونتاژ دقیق و جداول بار را ارائه دهید که توسط هر دو طرف امضا و تایید شده است.

4. ردیابی تولید: عکس های پیشرفت تولید هفتگی را برای پروژه های بزرگ ارائه دهید

5. پذیرش کارخانه: مشتریان یا اشخاص ثالث را می توان برای شاهد آزمایشات در کارخانه دعوت کرد

6. خدمات در محل: در صورت لزوم راهنمایی نصب و پشتیبانی فنی در محل ارائه دهید

7. ردیابی عملیات: بازدید برگشت 6 ماه پس از راه اندازی برای درک وضعیت عملیات

عملکرد و تعهد

▶  بیش از 500 مجموعه آویز با نیروی ثابت سنگین، حداکثر بار واحد 800 کیلونیوتن تحویل داده است.

▶  تمام محصولات سنگین دارای ضمانت کیفیت ۳ ساله هستند

▶  در مدت 48 ساعت برای هرگونه مشکل کیفی در حین کار راه حل ارائه دهید

▶  مشاوره فنی مادام العمر و تامین قطعات یدکی

آویز فنری ثابت Heavy Duty یک تضمین قابل اعتماد برای عملکرد ایمن سیستم های خط لوله سنگین است. با 14 سال تمرکز، عمیقاً درک می کنیم که شرایط کاری سنگین اجازه اشتباه را نمی دهد. هر محصول برای اطمینان از عملکرد پایدار در شرایط کاری شدید، تحت آزمایش های دقیق قرار گرفته است.
