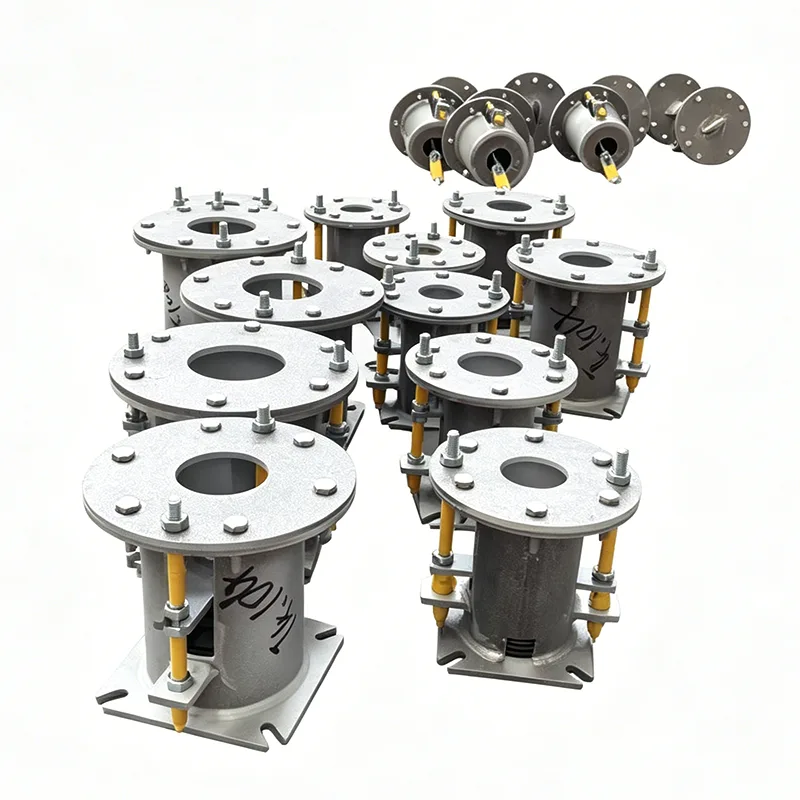

پشتیبانی بهار نیروگاه

در نیروگاه‌ها، خطوط لوله بخار اصلی، خطوط لوله بخار با دمای بالا و سایر سیستم‌های مشابه به طور پیوسته رسانه‌ها را تحت شرایط دمای بالا و فشار بالا حمل می‌کنند، در حالی که تحت انبساط حرارتی از چند میلی‌متر تا ده‌ها میلی‌متر قرار می‌گیرند. تثبیت صلب این جابجایی ها را به نیروهای رانش اضافی تبدیل می کند که به هدرهای بویلر و رابط های توربین منتقل می شود و باعث افزایش تنش در اتصالات جوش، فلنج ها و پوشش تجهیزات می شود.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

پشتیبانی فنر نیروگاهی که به طور خاص برای این شرایط عملیاتی توسط شرکت فناوری خط لوله Yangzhou Tianshun توسعه یافته است، جابجایی را از طریق بارگذاری الاستیک جبران می کند و تنش خط لوله را در محدوده مجاز استاندارد حفظ می کند. این سند فلسفه طراحی، عملکرد عملیاتی و رویکرد پشتیبانی مهندسی این محصول را بر اساس نیازهای واقعی سیستم‌های خط لوله بخار توضیح می‌دهد.

الزامات پشتیبانی الاستیک در کنترل تنش خط لوله بخار

طراحی خط لوله بخار عموماً از کدهایی مانند ASME B31.1 پیروی می کند که به پشتیبان ها/آویزهای لوله نیاز دارد تا وزن مرده خط لوله و وزن رسانه را بدون ایجاد مانع در جابجایی حرارتی تحمل کنند. اگر نیروی پشتیبانی با جابجایی بیش از حد تغییر کند، تنش سیستم لوله‌کشی محلی ممکن است از مقادیر مجاز فراتر رود و تنظیمات در محل را مجبور کند یا حتی دوباره کار کند.

علاوه بر این، رابط‌های توربین و دیگ معمولاً محدودیت‌های مجاز بسیار دقیقی برای نیروها و گشتاورها دارند. راه حل های پشتیبانی نادرست می تواند به طور قابل توجهی عمر سرویس رابط های تجهیزات اصلی را کاهش دهد. این نیاز به محصولات پشتیبان/آویز دارد تا نیروهای پشتیبانی پایدار و قابل پیش بینی را در سکته مغزی مشخص شده ارائه دهند، در حالی که حاشیه تنظیم کافی برای تطبیق انحرافات در محل را ارائه می دهند.

چگونه فنر نیروگاه به این نیازها پاسخ می دهد

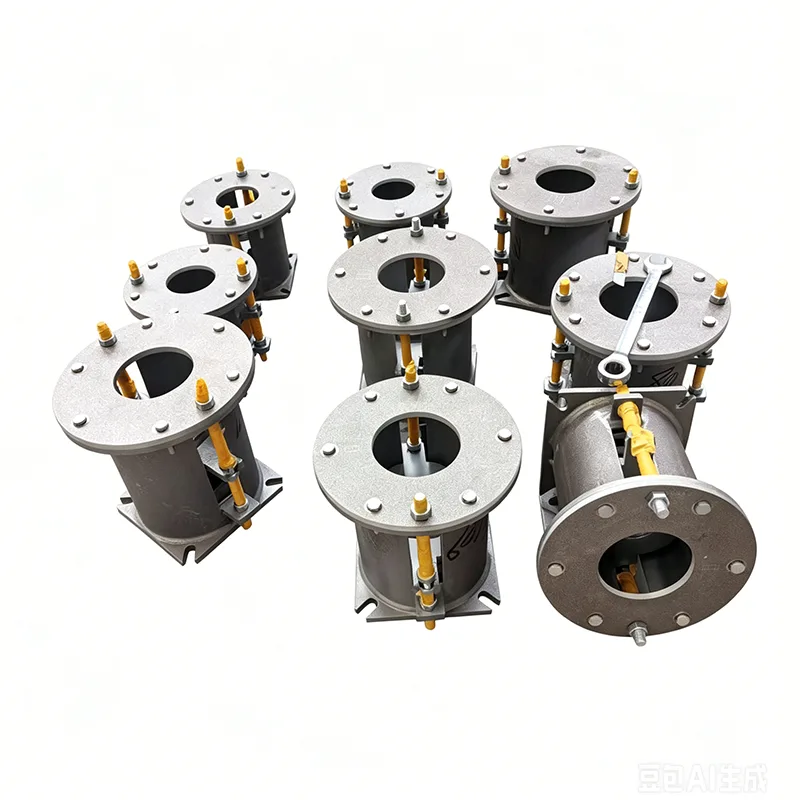

تکیه گاه های فنر نیروگاه در دو پیکربندی موجود است: فنر متغیر و فنر نیروی ثابت که بر اساس نتایج تحلیل تنش خط لوله انتخاب می شوند. واحدهای فنر متغیر بار را با سختی خطی حمل می‌کنند، در حالی که واحدهای نیروی ثابت از مکانیزم فنر اولیه و ثانویه برای کنترل نرخ تغییر نیروی پشتیبانی در 5٪ در کل ضربه کار استفاده می‌کنند و تقریباً ثابت نگه‌داری از سیستم لوله‌کشی از حالت سرد تا گرم را فراهم می‌کنند.

عناصر فنری از فولادهای فنری آلیاژی شامل 60Si2Mn و 50CrVA ساخته می شوند. اجزای ساختاری را می توان از فولاد کربنی، فولاد مقاوم در برابر حرارت یا فولاد ضد زنگ ساخت. محدوده کاربرد کلی دمایی از 196- تا 650+ درجه سانتیگراد را پوشش می دهد و با تمام حالت های حرارتی خطوط لوله بخار از گرم کردن در دمای پایین تا عملیات بارگذاری کامل مطابقت دارد.

هر پشتیبان فنری نیروگاهی قبل از ارسال تحت آزمایش فشرده سازی کامل با ثبت منحنی سختی قرار می گیرد. محفظه مجهز به پلاک نام جابجایی بار و دستگاه قفل نصب است. نصب در محل فقط به نصب در حالت سرد نیاز دارد. به سادگی پین قفل را پس از افزایش دمای خط لوله بردارید، و تکیه گاه/آویز بدون جوشکاری در محل یا تنظیمات پیچیده وارد حالت عملیاتی می شود.

نصب در محل و عملکرد بلند مدت عملیاتی

خطاهای تجمعی در ارتفاع فونداسیون و برش بخش لوله در هنگام نصب خط لوله بخار اجتناب ناپذیر است. محدوده تنظیم دقیق ارتفاع ارائه شده توسط Power Plant Spring Supports این انحرافات را جذب می کند و از اتصال سفت و سخت جلوگیری می کند. واحدهای فنر نیروی ثابت معمولاً با مکانیزم‌های تنظیم کمکی پیچی یا هیدرولیکی مجهز می‌شوند، که امکان عملیات تک نفره را حتی در خطوط لوله با قطر بالا فراهم می‌کند.

در طول عملیات طولانی مدت، طراحی فنر ضد آرامش و عملیات سطحی (گالوانیزه گرم یا پوشش داکرومت) عملکرد پشتیبانی پایدار را حفظ می کند. در چندین پروژه نیروگاهی در خارج از کشور، بیش از 70 درصد از سفارشات پشتیبانی و آویز بعدی از مشتریان فعلی می‌آیند. این نرخ تکرار خرید بالا به طور غیر مستقیم عملکرد بلند مدت محصولات ما را تایید می کند.

مکان ها و عملکردهای نصب معمولی

در قسمت بویلر، تکیه گاه های فنری نیروگاه بر روی مقاطع عمودی و افقی کانال های بخار اصلی، خطوط لوله خروجی سوپرهیتر و خطوط لوله بخار مجدد نصب می شود. آنها انبساط حرارتی به سمت بالا را جذب می کنند و از استرس بیش از حد در اتصالات نازل هدر جلوگیری می کنند.

در نزدیکی توربین، تکیه‌گاه‌های فنری/آویزهای روی بخش‌های خط لوله بخار با دمای بالا نزدیک به دریچه‌های بخار اصلی و دریچه‌های حاکم نیروها و گشتاورهای اجزا را کاهش می‌دهند و به حفظ تراز شفت کمک می‌کنند. اگرچه خطوط لوله آب تغذیه و آب گرمایشی در دماهای پایین‌تر کار می‌کنند، اما همچنان تفاوت‌های دمایی شروع و توقف قابل توجهی را تجربه می‌کنند. تکیه گاه های الاستیک شیب خط لوله را حفظ کرده و خطر کاویتاسیون را کاهش می دهد.

در این کاربردها، تکیه گاه ها/ آویزها اغلب با دمپرها، براکت های محدود و سایر اجزا ترکیب می شوند تا یک راه حل مهار انعطاف پذیر سیستم لوله کشی کامل را تشکیل دهند.

پشتیبانی فنی پروژه و پذیرش محصول

با شروع از مرحله انتخاب، تیم فنی ما گزارش‌های تحلیل تنش سیستم لوله‌کشی را دریافت می‌کند، بار طراحی و جابجایی را برای هر نقطه پشتیبانی محاسبه می‌کند، انواع پشتیبانی فنر نیروگاه و ثابت‌های فنر مناسب را توصیه می‌کند و راهنمایی دقیق نصب را ارائه می‌دهد.

کارخانه ما یک زنجیره کنترل کیفیت کامل از بازرسی مجدد سیم فنری، تست سختی پس از عملیات حرارتی تا تست سفتی محصول نهایی را حفظ می کند. سوابق فرآیند مربوطه و اسناد کیفیت مواد را می توان مطابق با استانداردهایی مانند ASME و CE تحویل داد. برای جزایر متعارف انرژی هسته‌ای و سایر پروژه‌های با نیاز بالا، گزارش‌های آزمایش صلاحیت عملکرد پشتیبانی اضافی و اسناد ردیابی می‌تواند ارائه شود.

اگر نیازهای پشتیبانی خط لوله بخار دارید، لطفاً نقشه های طرح لوله و داده های تنش را ارائه دهید. ما یک راه حل پیکربندی پشتیبانی از فنر نیروگاه خاص را به جای یک لیست مدل عمومی ارائه خواهیم کرد. با استفاده از تجربه 14 ساله یانگژو تیانشون در پشتیبانی از خط لوله و داده های پروژه از 45 کشور در سراسر جهان، می توانیم به شما در کنترل هزینه های خرید و نصب کلی کمک کنیم و در عین حال ایمنی سیستم بخار خود را تضمین کنیم.
