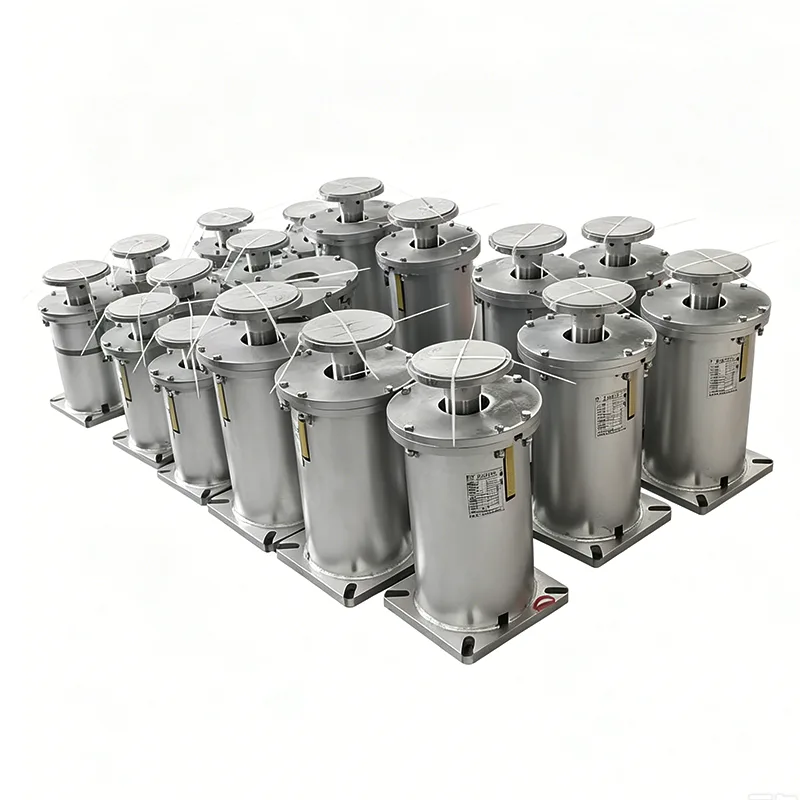

آویز فنری نوع F یک تکیه گاه فنری معلق استاندارد است که توسط خط لوله یانگژو تیانشون بر اساس 14 سال تجربه در صنعت توسعه یافته است و همچنین یکی از پرکاربردترین مدل آویز فنری در زمینه خط لوله صنعتی جهانی است. از زمان راه اندازی تولید آن در سال 2012، ما بیش از 2 میلیون آویز فنری نوع F را تولید کرده ایم، به 45 کشور و منطقه صادر کرده ایم و به بیش از 300 پروژه صنعتی در مقیاس بزرگ در سراسر جهان خدمات ارائه کرده ایم. این مدل کاملاً مطابق با استانداردهای پذیرفته شده بین المللی طراحی شده است و قابلیت تعویض 100% با محصولات مشابه مدل از تولید کنندگان بزرگ جهانی را به دست می آورد.
این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.
هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.
محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.
منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.
این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.
این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.
آویز فنری Type F کاملاً مطابق با استانداردهای بین المللی زیر طراحی و تولید شده است تا از تطبیق پذیری و سازگاری جهانی آن اطمینان حاصل شود:
▶ ANSI/HG 20644-1998 تکیه گاه ها و آویزهای فنری متغیر
▶ GB/T 17116.1-2018 پایه‌ها و آویزهای لوله - قسمت 1: مشخصات فنی
▶ ASME B31.3 Process Piping
▶ آویز فنری لوله DIN 2545
▶ API RP 551 طراحی و نصب پایه‌های لوله و آویز
همه محصولات دارای گواهینامه سیستم مدیریت کیفیت ISO 9001:2015 هستند و اسناد گواهینامه شخص ثالث مانند CE و API در صورت درخواست قابل ارائه است.
آویز فنری نوع F از طراحی ساختار معلق بالایی استفاده می کند که از طریق میله بالابر به ساختار ساختمان و از طریق میله تعلیق پایین به خط لوله متصل می شود. هنگامی که خط لوله تحت جابجایی حرارتی عمودی قرار می گیرد، فنر متناسب با آن منبسط و منقبض می شود، به طور خودکار نیروی نگهدارنده را تنظیم می کند و بار خط لوله را به طور یکنواخت به سازه منتقل می کند تا از تمرکز تنش جلوگیری شود.
▶ محفظه بالایی: مهر شده از صفحه فولادی Q345B
▶ فنر مارپیچ استوانه ای: ساخته شده از فولاد آلیاژی فنر 60Si2MnA
▶ صفحه نشانگر بار: به وضوح با مقیاس های بار و جابجایی مشخص شده است
▶ میله پیچ تنظیم: موجود در مشخصات M16-M36 برای تنظیم بار در محل
▶ لوگ های اتصال بالا و پایین: تولید شده با فرآیند آهنگری برای استحکام بالاتر
▶ آجیل قفل: طراحی ضد شل شدن مهره دوگانه
|
مدل |
محدوده بار (kN) |
انحراف (mm) |
سختی فنر (N/mm) |
محدوده تنظیم (میلی متر) |
|
F-05 |
0.1-0.5 |
50 |
10 |
± 25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
± 25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
± 25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
± 40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
± 40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
50± |
|
F-120 |
8.0-12.0 |
120 |
100 |
60± |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
± 75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
± 100 |
|
شاخص عملکرد |
الزامات استاندارد ملی |
ارزش اندازه گیری شده آویز فنری تیانشون نوع F |
|
خطای بارگذاری |
≤±10% |
≤±5٪ |
|
تغییر شکل دائمی فنر |
≤0.5٪ |
≤0.2٪ |
|
زندگی خستگی |
≥50000 چرخه |
≥100000 چرخه |
|
ضخامت پوشش سطحی |
≥60μm |
≥120μm |
|
استحکام اتصال جوش |
کمتر از فلز پایه نیست |
110% استحکام فلز پایه |
داده های فوق از سوابق 100% بازرسی کامل آزمایشگاه این شرکت می باشد. هر محصول قبل از ارسال تحت آزمایش بار و کالیبراسیون جابجایی دقیق قرار می گیرد.
سیستم های خط لوله بخار آب در نیروگاه ها
خطوط لوله فرآیندی در صنعت پتروشیمی
شبکه های لوله حرارت مرکزی شهری
خطوط لوله انتقال گاز طبیعی
خطوط لوله دارویی و فرآوری مواد غذایی
خطوط لوله کارخانه های صنعتی عمومی
سیستم تعلیق Single Lug: برای خطوط لوله منفرد مناسب است
سیستم تعلیق Double Lug: مناسب برای خطوط لوله با بار سنگین
نصب موازی: مناسب برای خطوط لوله با بار بسیار سنگین
ما یک سیستم ردیابی کامل فرآیند از مواد خام تا محصولات نهایی ایجاد کرده ایم تا از کیفیت پایدار هر آویز فنری نوع F اطمینان حاصل کنیم:
همه محصولات قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرند.
تست داخلی شامل: بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، تست غیر مخرب MT/PT (در صورت لزوم)، تست بار فنر (با منحنی‌های بار-جابجایی)، و اندازه‌گیری ضخامت پوشش.
گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.
تست داخلی به منزله آزمایش شخص ثالث تایید شده توسط ILAC نیست. آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس جداگانه و اختیاری در دسترس است.
خدمات بازرسی شخص ثالث اختیاری (به طور جداگانه نقل شده):
1. تست مواد: تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.
2. جوش NDT: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).
3. آزمایش عملکرد بار فنر، از جمله منحنی های بار-جابجایی.
4. بازرسی حفاظت در برابر خوردگی پوشش گالوانیزه گرم/اپوکسی.
5. آزمایش شاهد، نظارت کارخانه، و بازرسی پیش از ارسال (PSI).
دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند. برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.
▶ تحویل سریع: مدل‌های استاندارد موجود هستند و می‌توانند ظرف ۷۲ ساعت ارسال شوند.
▶ پشتیبانی انتخاب: تجزیه و تحلیل استرس خط لوله رایگان و محاسبه انتخاب پشتیبانی/آویز ارائه شده است.
▶ خدمات سفارشی‌سازی: ابعاد اتصال و روش‌های درمان سطح را می‌توان با توجه به نیاز مشتری تنظیم کرد.
▶ سرویس در محل: مهندسان حرفه ای برای راهنمایی نصب و راه اندازی اعزام می شوند.
▶ خدمات گارانتی: دوره گارانتی 12 ماهه با تعمیر رایگان یا تعویض محصولات معیوب در طول دوره گارانتی.
برای جزئیات فنی بیشتر در مورد آویز فنری نوع F یا دریافت قیمت، لطفاً با تیم فروش ما تماس بگیرید.
س: آیا می توان آویز فنری Type F را با محصولات مشابه مدل های تولید کنندگان دیگر تعویض کرد؟
ج: بله. محصولات ما کاملاً مطابق با استانداردهای بین المللی طراحی و تولید می شوند. ابعاد نصب و پارامترهای عملکرد کاملاً با همان مدل محصولات تولید کنندگان بزرگ جهانی مطابقت دارد و می توان مستقیماً برای استفاده جایگزین کرد.
س: حداکثر دمای عملیاتی این محصول چقدر است؟
A: محدوده دمای عملیاتی محصولات استاندارد -20 ℃ تا +450 ℃ است. برای شرایط دمای بالا بیش از 450 درجه سانتیگراد، ما می توانیم مدل های خاصی را با استفاده از فولاد فنر مقاوم در برابر درجه حرارت بالا ارائه دهیم.
س: آیا می توانید عملیات سطح گالوانیزه گرم را ارائه دهید؟
ج: بله. علاوه بر پوشش رنگ استاندارد، ما همچنین روش های مختلف تصفیه سطح مانند گالوانیزه گرم و پوشش پودری را برای سازگاری با محیط های خورنده مختلف ارائه می دهیم.
