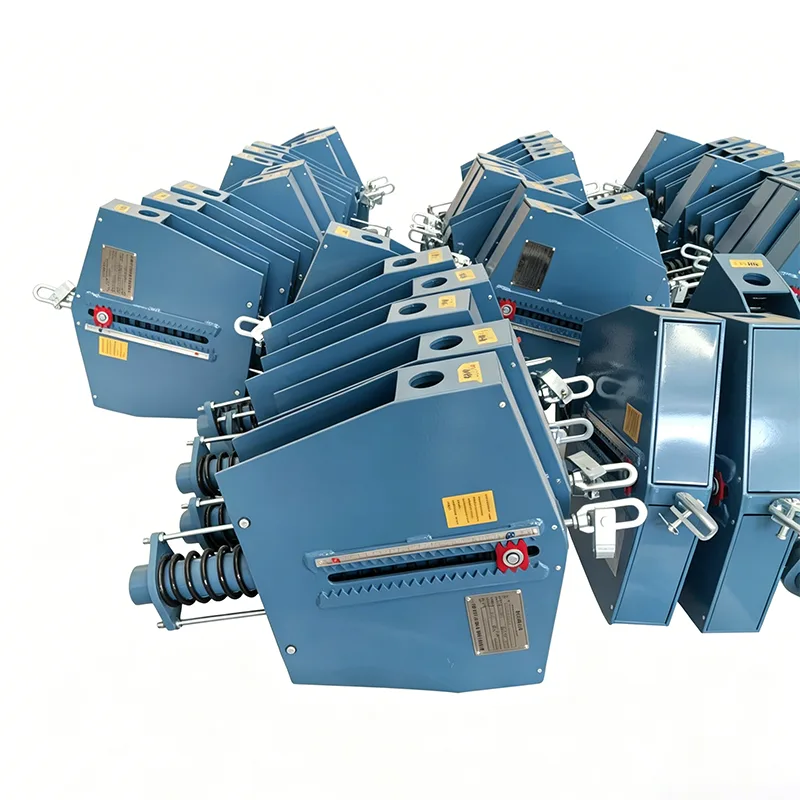

پشتیبانی از فنر ثابت خط لوله انرژی

در شبکه‌های خط لوله گاز طبیعی، LNG، انرژی هیدروژن و سنتی انتقال انرژی، سیستم‌های خط لوله اغلب محیط‌های جغرافیایی پیچیده را در بر می‌گیرند و انبساط و انقباض شدید حرارتی را تحمل می‌کنند. با حمایت 14 سال انباشت فنی در فناوری پشتیبانی خط لوله، شرکت فناوری خط لوله Yangzhou Tianshun به طور ویژه پشتیبانی فنر ثابت خط لوله انرژی را برای سناریوهای انتقال انرژی توسعه داده است. این محصول یک مکانیسم تعادل لحظه ای دقیق را اتخاذ می کند تا اطمینان حاصل شود که بار پشتیبانی زمانی که خط لوله تحت جابجایی عمودی با دهانه بزرگ قرار می گیرد ثابت می ماند. این ویژگی به طور موثری از استرس اضافی ناشی از انتقال بار به تجهیزات حساس مانند شیرها و کمپرسورها جلوگیری می کند و یک جزء کلیدی است که عملکرد ایمن و پایدار شبکه های خطوط لوله انرژی در مسافت های طولانی را تضمین می کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

مشخصات فنی محصول

جدول مشخصات آویز فنری ثابت	مثال
مدل / سری	PH، LH، CA، CS، TH
ظرفیت بار (عملیاتی)	0.1 کیلونیوتن - 500 کیلونیوتن
کل سفر	50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر
سفر واقعی	تا 600 میلی متر
انحراف بار (تحمل)	± 5٪ (استاندارد) / ± 3٪ (قیمت بالا)
موقعیت نصب	افقی / عمودی
پایان مسکن	گالوانیزه گرم / اپوکسی
دمای عملیاتی	-20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط)
مواد کویل فنری	60Si2Mn / 50CrVA
محدوده تنظیم بار	± 10٪ (تنظیم میدان)

سازگاری مهندسی و مزایای بهره برداری و نگهداری

در ساخت و ساز و بهره برداری واقعی خطوط لوله انرژی، طراحی پشتیبانی فنر ثابت خط لوله انرژی به طور کامل به نقاط دردسر ساخت و ساز در محل و نگهداری بعدی می پردازد:

قفل در حالت سرد و نصب سریع: قبل از تحویل، فنر از قبل فشرده شده و طبق گزارش محاسبه تنش سیستم خط لوله در موقعیت نصب در حالت سرد قفل می شود. در محل، برای رسیدن به حالت تنش طراحی شده، فقط تنظیم ریز نخ و تثبیت ریشه ساده مورد نیاز است که دوره ساخت گالری های لوله را بسیار کوتاه می کند.

نظارت بر عملیات تجسمی شده: مجهز به صفحات نشانگر جابجایی با دقت بالا و مقیاس بار، پرسنل بهره برداری و تعمیر و نگهداری می توانند به طور مستقیم قضاوت کنند که آیا خط لوله در موقعیت کاری طراحی شده در طول بازرسی روزانه بدون جدا کردن پوسته قرار دارد یا خیر، که تشخیص به موقع نشست خط لوله یا تغییر شکل غیرعادی را تسهیل می کند.

روش‌های ریشه‌زایی انعطاف‌پذیر: انواع راه‌حل‌های اتصال ریشه (مانند صفحات منفرد جوش داده شده، حلقه‌ها، اتصالات سازه‌های فولادی و غیره) ارائه می‌شوند که می‌توانند ریشه‌زایی پایدار را برای گالری‌های لوله‌های بالای رودخانه، پل‌های لوله‌های عبوری از رودخانه یا بدنه تجهیزات به دست آورند.

تولید دقیق و سیستم کنترل کیفیت

به عنوان خط دفاع ایمنی زیرساخت انرژی، کل فرآیند تولید پشتیبانی فنر ثابت خط لوله انرژی از استانداردهای کنترل کیفیت دقیق پیروی می کند:

تست جامع داخل خانه بر روی هر محصول قبل از ارسال انجام می شود

قبل از ارسال، هر محصول یک فرآیند کامل تست داخلی را طی می کند. این فرآیند شامل بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT در صورت لزوم، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش است. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) ارائه می‌شوند.

توضیح در مورد اعتباربخشی شخص ثالث

تست داخلی مشابه آزمایش شخص ثالث تایید شده توسط ILAC نیست. اگر آزمایش شخص ثالث یا آزمایش آزمایشگاهی مورد نیاز باشد، می تواند به عنوان یک سرویس اختیاری جداگانه ارائه شود.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

این سرویس آنالیز ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی را پوشش می‌دهد.

2. جوش NDT

روش های موجود عبارتند از: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

منحنی های بار-جابجایی گنجانده شده است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزیت های متمایز ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

بیش از یک تامین کننده استاندارد داخلی

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را ارائه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را عرضه می کنیم. ما همچنین به ترتیب آزمایش SGS شخص ثالث و بازرسی های شاهد کمک می کنیم و از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور پشتیبانی می کنیم.

چرا پشتیبانی فنر ثابت خط لوله انرژی تیانشون را انتخاب کنید؟

تجربه عمیق پروژه انرژی: محصولات به طور پایدار در پایانه های LNG، خطوط لوله انتقال گاز طبیعی در مسافت های طولانی و پروژه های پالایش در بیش از 40 کشور در سراسر جهان کار می کنند و در برابر آزمایشات آب و هوای شدید و شرایط کاری پیچیده مقاومت می کنند.

پشتیبانی مهندسی تمام فرآیند: ما خدمات فنی کامل فرآیند را از تجزیه و تحلیل تنش خط لوله (شبیه سازی CAESAR II)، محاسبه انتخاب نوع تا راهنمایی نصب در محل ارائه می دهیم، و اطمینان حاصل می کنیم که هر پشتیبانی دقیقاً با شرایط کاری مطابقت دارد.

تحویل زنجیره تامین قابل اعتماد: با تکیه بر خطوط تولید خودکار و تجهیزات آزمایش کامل در پایگاه جیانگ سو، ما از تحویل به موقع و با کیفیت بالا مواد برای پروژه های انرژی در مقیاس بزرگ اطمینان حاصل می کنیم.

پشتیبانی کامل از چرخه عمر: ما فایل‌های پروژه انحصاری را ایجاد می‌کنیم و ارزیابی وضعیت، تنظیم مجدد بار و راهنمایی جایگزینی را در طول تعمیر و نگهداری خاموش، کاهش خطرات عملیات و نگهداری شبکه‌های خط لوله ارائه می‌کنیم.
