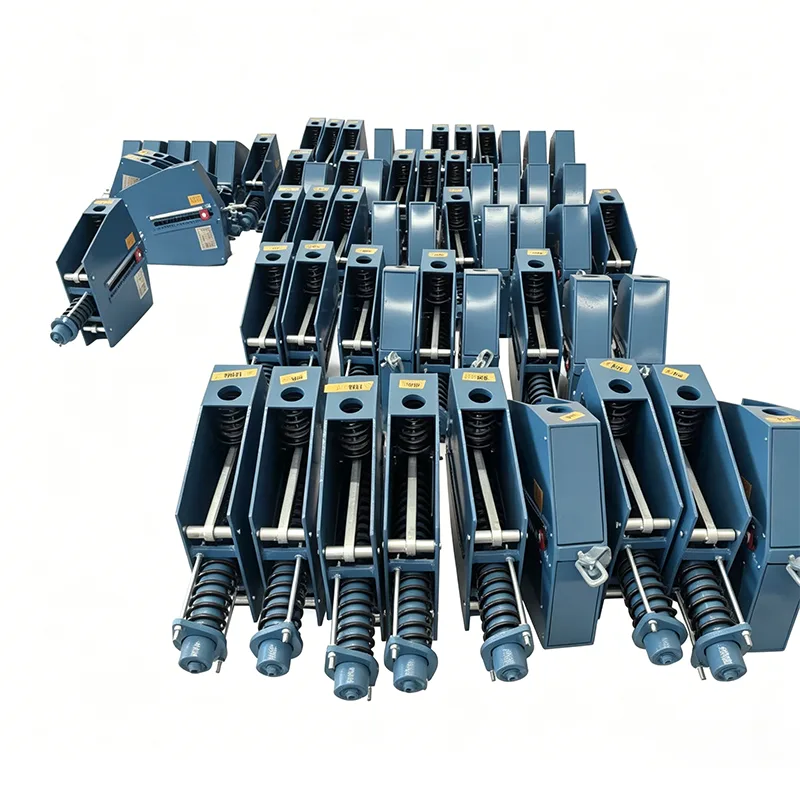

پشتیبانی از فنر ثابت نیروگاه حرارتی

شرکت فناوری خط لوله Yangzhou Tianshun که در سال 2012 تأسیس شد، دارای 14 سال تخصص عمیق در راه حل های پشتیبانی از خط لوله برای صنعت برق است، با محصولاتی که ده ها پروژه نیروگاه داخلی را ارائه می دهد. پشتیبانی فنر ثابت نیروگاه حرارتی ما یک محصول تخصصی است که کاملاً مطابق با استانداردهای صنعت برق سری DL/T توسعه یافته است. به ویژه برای ویژگی‌های عملیات مداوم با دمای بالا، فشار بالا و چرخه طولانی نیروگاه‌های حرارتی بهینه شده است، این جزء اصلی پشتیبانی برای چهار سیستم خط لوله اصلی نیروگاه‌ها است.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

الزامات منحصر به فرد پشتیبانی از خط لوله نیروگاه حرارتی

در مقایسه با خطوط لوله صنعتی معمولی، سیستم های خط لوله نیروگاه حرارتی تحت شرایط بسیار سخت تری کار می کنند:

▶ دما و فشار بالا: خطوط لوله بخار اصلی در دمای 540 ℃ ~ 620 ℃، فشار 16 مگا پاسکال تا 35 مگا پاسکال

▶ جابجایی حرارتی بزرگ: جابجایی عمودی خطوط لوله بخار اصلی می تواند به 300 تا 500 میلی متر برسد.

▶  بارهای سنگین: خطوط لوله با دیواره ضخیم با قطر بزرگ، بار یک نقطه بالابر 50 تا 300 تن

▶  نیازهای عملیات مداوم بالا: ساعات کار سالانه واحد ≥7500 ساعت، با تلفات زیاد خاموش شدن

▶  حساس به رانش تجهیزات: الزامات بسیار سخت برای رانش خط لوله در ورودی و خروجی توربین بخار

▶ سطح ایمنی بالا: طبقه بندی شده به عنوان خطوط لوله تحت فشار، با مسئولیت های ایمنی قابل توجه

آویزهای فنری ثابت معمولی نمی توانند این الزامات را به طور کامل برآورده کنند، بنابراین پشتیبانی از فنر ثابت نیروگاه حرارتی ضروری است.

مشخصات فنی محصول

الزامات استاندارد صنعت برق

آویزها و تکیه گاه های نیروگاه های حرارتی باید با استانداردهای صنعت برق زیر مطابقت داشته باشند:

پشتیبانی فنر ثابت نیروگاه حرارتی به طور کامل تمام الزامات استاندارد فوق را برآورده می کند و اسناد تحویل کارخانه را می توان مستقیماً برای نظارت و پذیرش کیفیت نیروگاه مورد استفاده قرار داد.

راهنمای انتخاب سیستم نیروگاهی

5 طرح بهینه برای شرایط کاری نیروگاه

بهینه سازی سازگاری با دمای بالا

فنرها از فولاد فنر مقاوم در برابر دمای بالا 60Si2CrVA استفاده می‌کنند که نرخ شل شدن تنش را تا 50 درصد در دمای 400 درجه کاهش می‌دهد.

قطعات با دمای بالا از فولاد مقاوم در برابر حرارت 12Cr1MoV استفاده می کنند تا از خزش در دمای بالا جلوگیری کنند.

مجهز به کفش های لوله عایق حرارتی برای جلوگیری از انتقال حرارت از خطوط لوله به چشمه ها

دمای عملیاتی بهار زیر 120 درجه سانتیگراد برای اطمینان از ثبات عملکرد طولانی مدت کنترل می شود

بهینه سازی حفاظت از رابط توربین بخار

ثبات به ≤±4٪، به حداقل رساندن رانش در توربین های بخار بهبود یافته است

کالیبره شده برای شرایط کاری سرد و گرم قبل از تحویل

نشانگر جابجایی با دقت 1 میلی متر برای نظارت بر عملکرد راحت

منحنی های بار-جابجایی در دسترس برای پشتیبانی از تحلیل تنش خط لوله

بهینه سازی قابلیت اطمینان عملیات چرخه طولانی

سطح بادامک با فرکانس بالا کوئنچ + درمان کربوریزه کردن، 5 برابر عمر سایش بیشتر

محورهای پین با بوش های خود روان کننده، طراحی بدون تعمیر و نگهداری

تمام پیچ ها با اقدامات ضد شل شدن، بدون شل شدن تحت لرزش

درجه بندی ضد خوردگی سطح C4، مناسب برای محیط های نیروگاه در فضای باز

نصب و راه اندازی بهینه سازی راحتی

دقیقاً مطابق با بارهای مؤسسه طراحی قبل از تحویل، نصب مستقیم در محل کالیبره شده است

مجهز به ابزار ویژه باز کردن قفل، باز کردن قفل پس از نصب با یک کلیک

مکانیزم تنظیم بار خارجی، که امکان تنظیم دقیق آنلاین در حین کار را فراهم می کند

علائم جابجایی را برای مشاهده آسان توسط پرسنل بازرسی نیروگاه پاک کنید

طراحی افزونگی ایمنی

محدودیت های مکانیکی بالا و پایین برای جلوگیری از آسیب های ناشی از سفر

فاکتور ایمنی میله آویز ≥5 برابر، خطر شکستگی را از بین می برد

دستگاه حفاظت از شکستگی فنری، تضمین پشتیبانی ایمن حتی در شرایط سخت

علامت‌های هشدار اضافه بار به اپراتورها برای رسیدگی به موقع

تجربه بهره برداری و تعمیر و نگهداری نیروگاه (14 سال خلاصه صنعت)

مشکلات رایج و اقدامات پیشگیرانه

نکات کلیدی بازرسی نیروگاه (هر سه ماهه توصیه می شود)

موقعیت نشانگر جابجایی را بررسی کرده و با سوابق تاریخی مقایسه کنید

اطمینان حاصل کنید که تمام پیچ های قفل برداشته شده اند

میله های آویز و محورهای پین را از نظر تغییر شکل و ترک بررسی کنید

جوش ها را از نظر ترک خوردگی بررسی کنید

یکپارچگی پوشش ضد خوردگی را بررسی کنید

داده های عملیات را ثبت کنید و دفتر کل پشتیبانی/آویز را ایجاد کنید

با تعمیر و نگهداری مناسب، پشتیبانی فنر ثابت نیروگاه حرارتی بیش از 20 سال عمر مفید دارد که با طول عمر تجهیزات اصلی نیروگاه مطابقت دارد.

تحویل و خدمات پروژه نیروگاهی

استانداردهای تحویل پروژه نیروگاهی بسته اسناد کارخانه (بررسی الزامات نظارت بر کیفیت نیروگاه):

گواهی صلاحیت محصول

گواهینامه های کیفیت مواد

گزارش تست بهاره

منحنی های آزمایش بار ماشین کامل

راهنمای نصب و راه اندازی

سوابق بازرسی کارخانه

خدمات در محل:

افشای فنی پرسنل فنی در محل

راهنمایی نصب و راه اندازی

پشتیبانی از عملیات آزمایشی مقطعی نیروگاه

اسکورت برای عملیات آزمایشی 168 ساعته واحد

سابقه پروژه نیروگاهی

خدمات رسانی به بیش از 30 پروژه نیروگاهی داخلی، از جمله واحدهای 300 مگاوات، 600 مگاوات، 1000 مگاوات

پشتیبانی از چهار خط لوله اصلی یک واحد فوق بحرانی 1000 مگاواتی

جایگزینی بیش از 200 پایه / آویز در پروژه نوسازی نیروگاه حرارتی

بدون شکایت کیفیت برای سال های متوالی، نرخ تکرار خرید بالا از نیروگاه ها

تعهد خدمات پس از فروش

3 سال گارانتی محصول، تعمیر و تعویض رایگان در طول دوره گارانتی

پاسخگویی 24 ساعته به مسائل اضطراری نیروگاه، پشتیبانی در محل در عرض 48 ساعت

مشاوره فنی مادام العمر و تامین قطعات یدکی

خدمات بازرسی سالانه پشتیبانی/آویز در دسترس است

پشتیبانی چشمه ثابت نیروگاه حرارتی گزینه پشتیبانی قابل اعتماد برای خطوط لوله با دمای بالا و فشار بالا در نیروگاه های حرارتی است. با 14 سال تجربه عمیق در صنعت برق، ما به طور کامل شرایط کار نیروگاه و الزامات استاندارد را درک می کنیم و از عملکرد ایمن و پایدار واحد با محصولات و خدمات حرفه ای اطمینان می دهیم.
